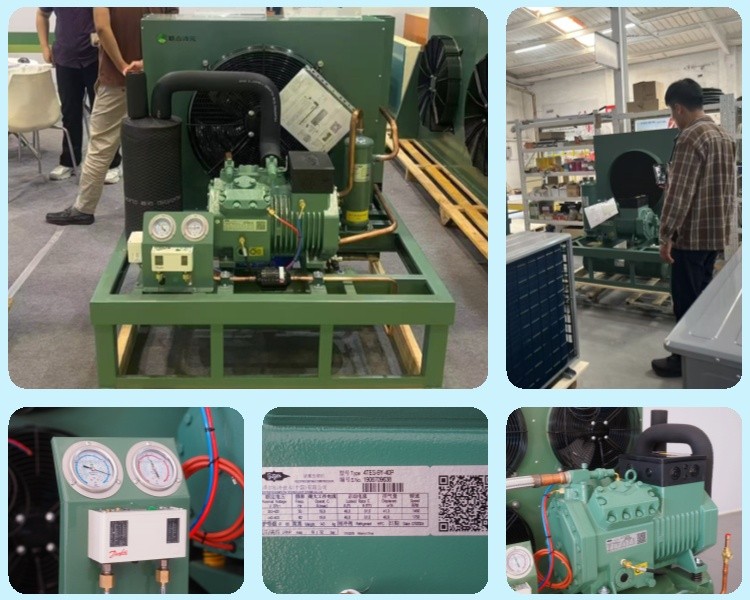

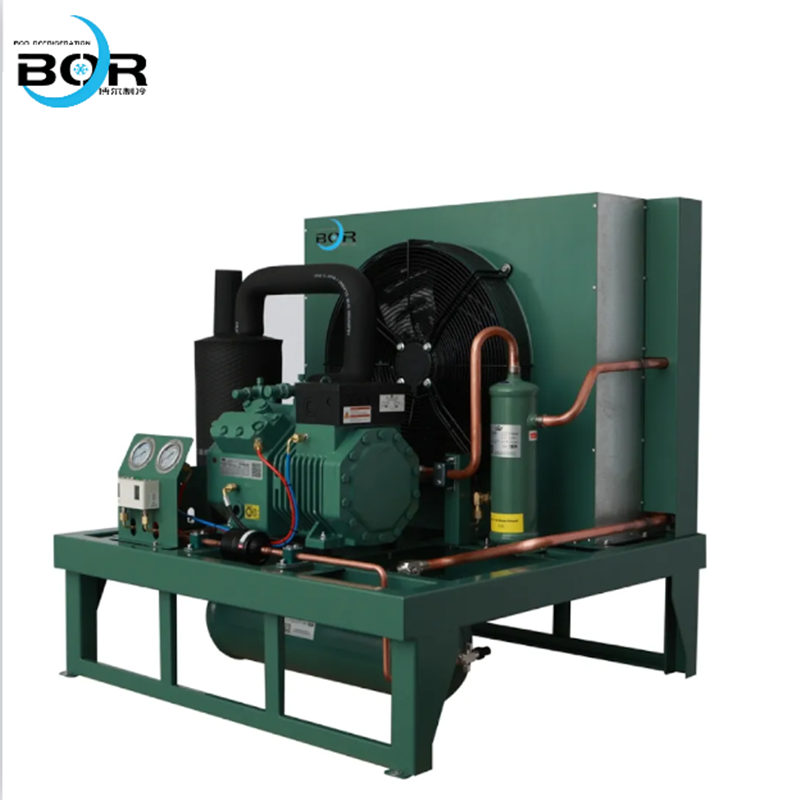

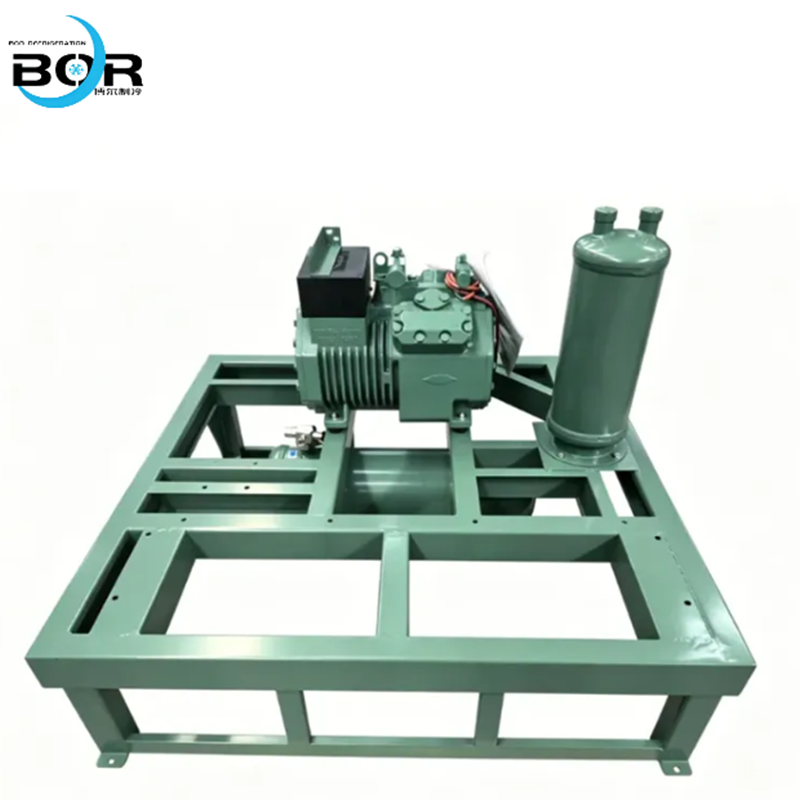

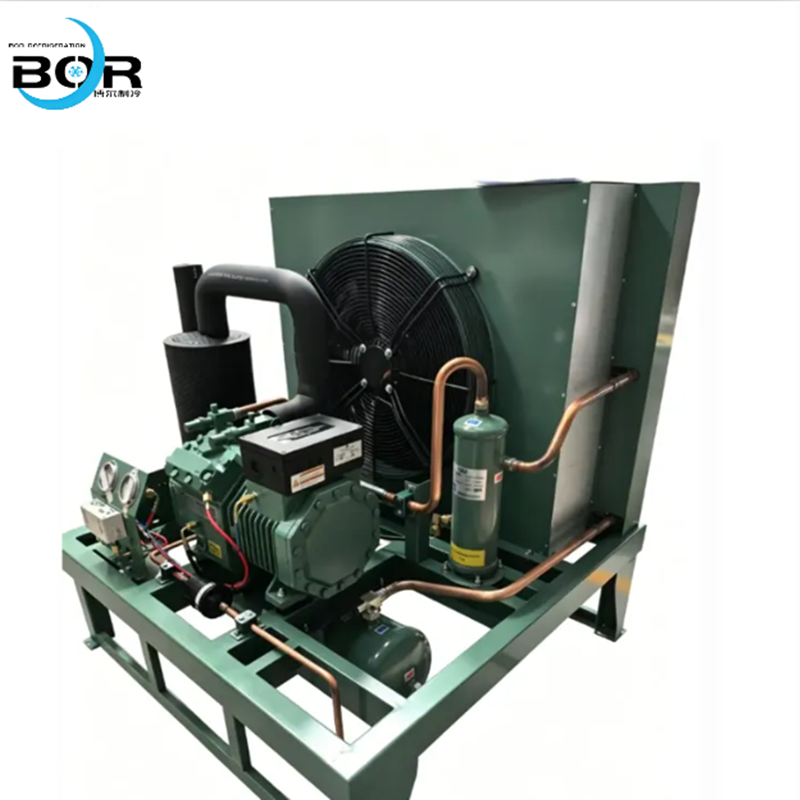

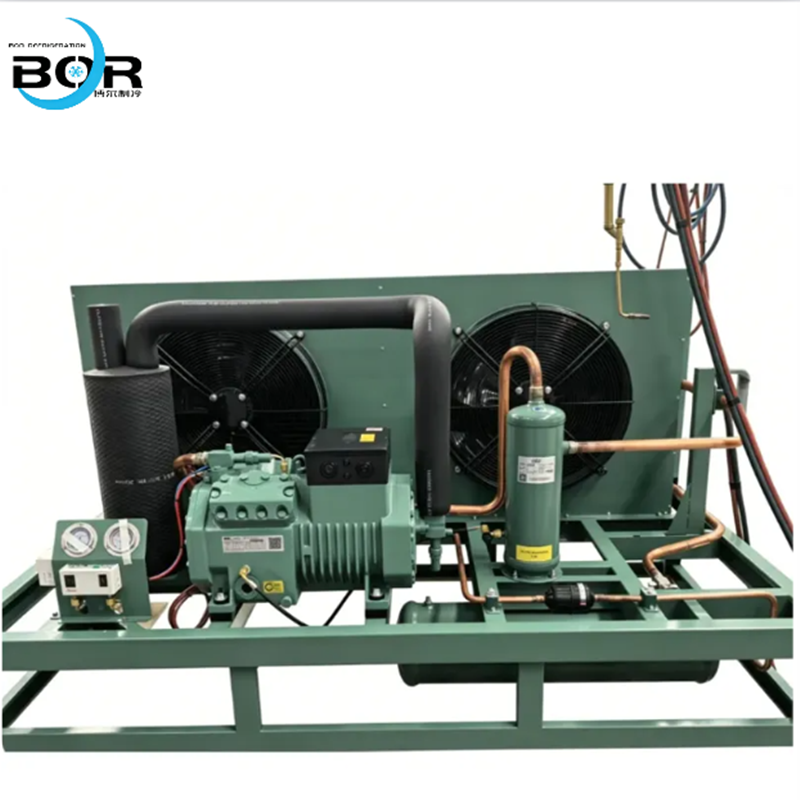

I. Nom du produit: Unité de condensation à piston

Ⅱ.Présentation du produit

1、Développé selon les principes de conception directe, avec une structure compacte et une disposition optimisée.

2、L’unité de condensation utilise des compresseurs alternatifs allemands Bitzer, garantissant des performances stables et un fonctionnement fiable.

3、Équipée d’un séparateur gaz-liquide avec échangeur de chaleur sur la ligne d’aspiration (SLHX). Il utilise la vapeur d’aspiration à basse température pour sous-refroidir la ligne liquide, empêchant efficacement le gaz de détente avant le détendeur.

4、Un orifice de vidange est situé au bas du séparateur afin d’éliminer facilement les impuretés du système basse pression. Cela supprime la nécessité d’un filtre d’aspiration, évitant les chutes de pression et les pertes de capacité associées.

5、Le condenseur refroidi par air spécialisé R404A/R507A comporte des tubes en cuivre à rainures internes de 7mm, un espacement des tubes de 21x18.19mm et un pas d’ailettes de 2.1mm.

6、La sortie du condenseur utilise des collecteurs et des conduites de refoulement de grand diamètre afin d’assurer un écoulement fluide du réfrigérant vers le réservoir de liquide.

7、Un réservoir horizontal de grande capacité est positionné sous le condenseur afin d’éviter le reflux de liquide, garantissant une surface de transfert thermique effective maximale.

8、La conception de l’entrée/sortie côté droit permet une disposition de tuyauterie 3D (X-Y-Z), augmentant la flexibilité et réduisant efficacement le bruit des pulsations de refoulement et les fuites causées par les vibrations mécaniques.

9、Équipée d’un régulateur de pression de condensation afin de garantir que la pression de condensation fonctionne dans une plage raisonnable en hiver.

Ⅲ.Spécifications techniques de l’unité de condensation à piston Bitzer 9Y
