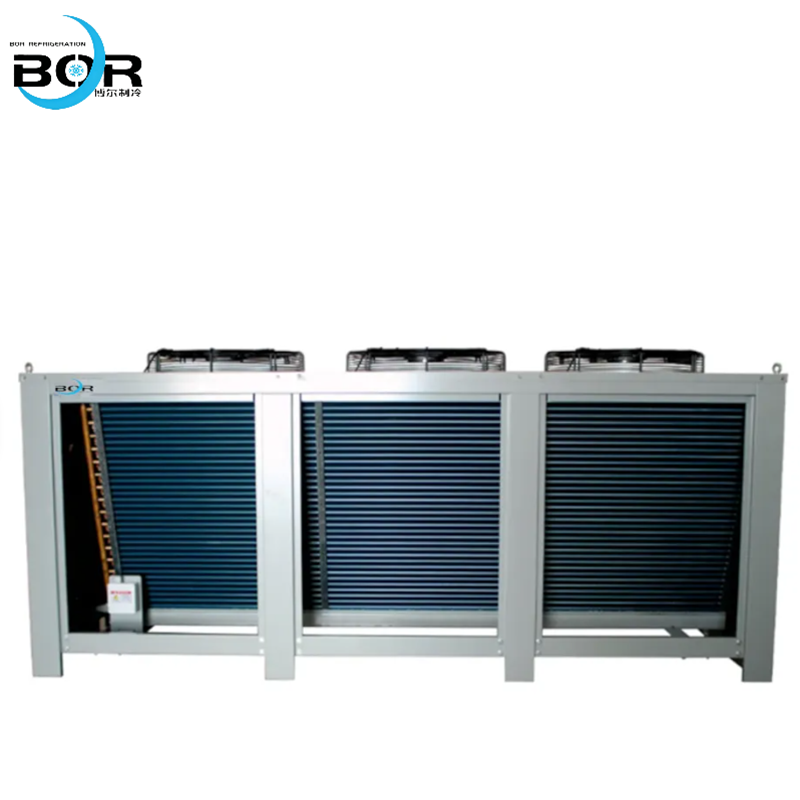

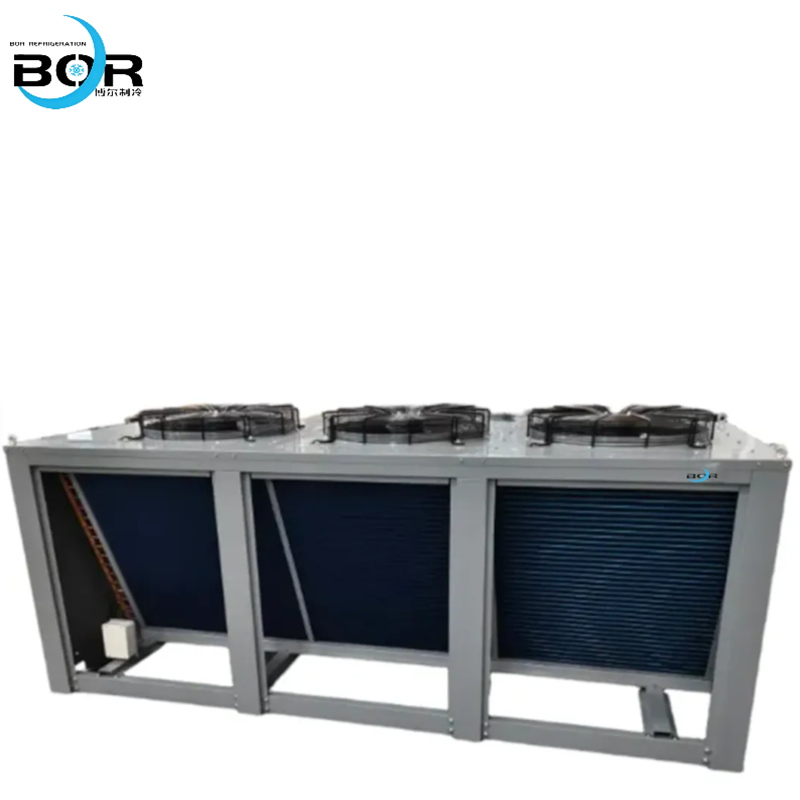

I. Nom du produit: Condenseur de type V

Ⅱ. Caractéristiques du produit

1. Efficacité supérieure de l’échange thermique

Conception optimisée du flux d’air

La disposition en V (généralement avec un angle de 60°-90°) forme un conduit d’air naturel, guidant le flux d’air pour traverser uniformément la surface des tubes à ailettes. Cela évite les zones mortes de flux d’air et améliore l’uniformité de l’échange thermique par rapport aux dispositions plates traditionnelles ou de type H.

Principe d’échange thermique à contre-courant: Le réfrigérant circule dans le sens opposé à l’air ambiant, maximisant la différence de température entre le réfrigérant et l’air. Cela améliore considérablement l’efficacité du transfert thermique, en particulier dans les environnements à haute température.

Taux élevé d’utilisation des tubes à ailettes

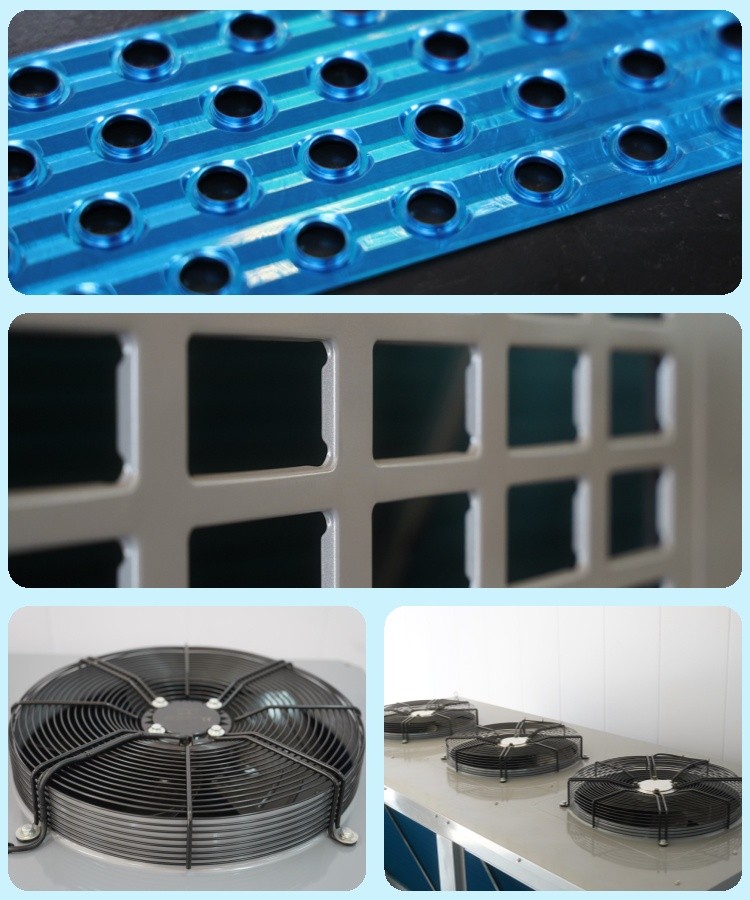

Adopte des tubes à ailettes haute densité (par exemple, des tubes en cuivre de 7mm de diamètre extérieur avec des ailettes en aluminium hydrophiles), augmentant la surface d’échange thermique par unité de volume. La structure de type V garantit que les deux côtés des ailettes sont entièrement en contact avec le flux d’air, évitant le gaspillage des surfaces d’échange thermique.

Les ailettes sont conçues avec un pas raisonnable (1.8-2.5mm), équilibrant la résistance du flux d’air et l’effet d’échange thermique. Cela réduit la perte de pression côté air tout en améliorant le coefficient global de transfert thermique.

2. Structure compacte & gain de place

Optimisation de l’espace

La disposition inclinée de type V réduit efficacement l’encombrement horizontal. Comparée aux condenseurs de type H ayant la même capacité thermique, elle économise 20%-30% d’espace d’installation horizontal, ce qui la rend idéale pour les salles des machines compactes, les installations sur toiture et les équipements frigorifiques mobiles.

La hauteur verticale peut être ajustée de manière flexible en fonction de l’espace d’installation, s’adaptant aux scénarios à hauteur limitée tels que les salles des machines en sous-sol ou les petits espaces extérieurs.

Léger & installation facile

Conception intégrée du châssis de type V, avec une répartition raisonnable du poids. Le poids total est 15%-25% inférieur à celui des condenseurs horizontaux traditionnels, réduisant les coûts de main-d’œuvre d’installation et de transport.

La structure inclinée permet un levage et une fixation pratiques, et l’angle d’installation peut être ajusté selon les conditions du site afin d’assurer un flux d’air optimal.

3. Excellentes performances d’écoulement & compatibilité système

Charge de réfrigérant réduite

La disposition de type V assure une distribution uniforme du réfrigérant dans chaque faisceau de tubes. Combinée à des tubes en cuivre de petit diamètre (par exemple, 7mm de diamètre extérieur), le volume interne du système est réduit, nécessitant 10%-20% de charge de réfrigérant en moins par rapport aux condenseurs de type H de mêmes spécifications. Cela réduit les coûts de réfrigérant et l’impact environnemental.

Perte de pression optimisée

La structure de type V réduit la résistance du flux d’air, et la conception des tubes à circuits multiples équilibre la perte de pression du réfrigérant. Grâce à une optimisation professionnelle par simulation des fluides, la perte de pression du système est contrôlée dans une plage raisonnable (≤0.08MPa), assurant un COP élevé et un fonctionnement stable du système frigorifique.

Convient à divers réfrigérants (R22, R404A, R507A, R134a, R32, R290, etc.), compatible avec les compresseurs à vis, scroll et à piston, avec une grande polyvalence.

4. Forte résistance à la corrosion & longue durée de service

Sélection de matériaux de haute qualité

Adopte des tubes en cuivre de haute pureté (conductivité thermique jusqu’à 401 W/(m·K)) et des ailettes en aluminium hydrophiles résistantes à la corrosion. Les ailettes sont traitées avec un revêtement anticorrosion, qui résiste efficacement à l’oxydation, au brouillard salin et à la corrosion chimique, prolongeant la durée de service dans les environnements difficiles (par exemple, zones côtières, usines chimiques).

L’épaisseur de paroi des tubes est optimisée (0.35-0.4mm), assurant une capacité de résistance à la pression suffisante (≤2.5MPa) tout en réduisant la résistance thermique, permettant un transfert thermique efficace et une fiabilité à long terme.

Maintenance et dépoussiérage faciles

La structure ouverte de type V facilite le flux d’air, réduisant l’accumulation de poussière sur la surface des ailettes. Lorsqu’un nettoyage est nécessaire, les ailettes inclinées permettent à la poussière de tomber facilement, réduisant la fréquence de maintenance et les coûts de main-d’œuvre.

Les composants clés sont conçus pour un accès facile, rendant l’inspection et la maintenance quotidiennes simples, afin d’assurer le fonctionnement stable du condenseur pendant longtemps.

III. Paramètres techniques du condenseur FNV300
