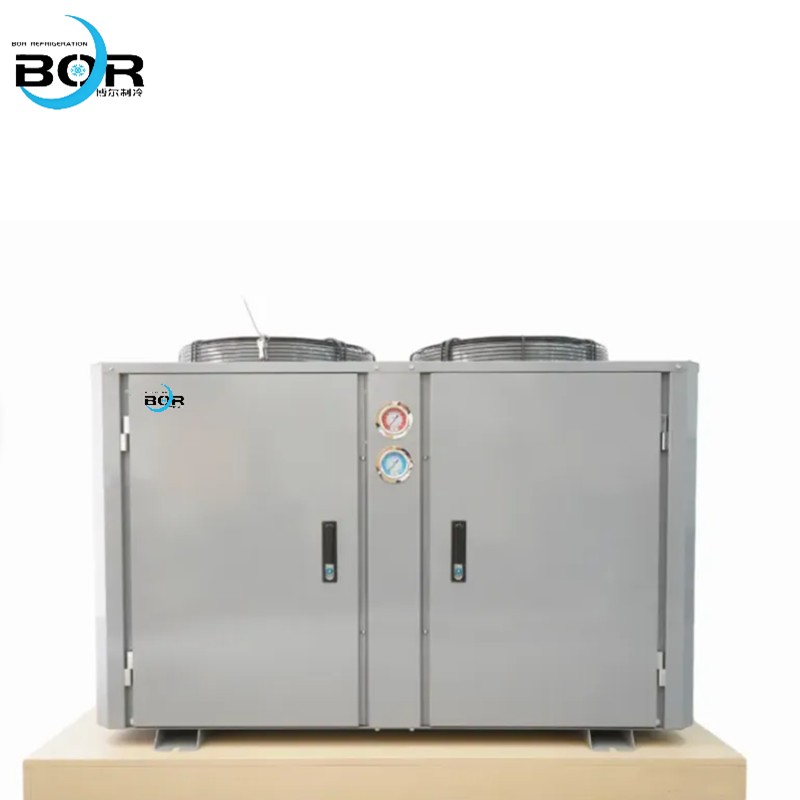

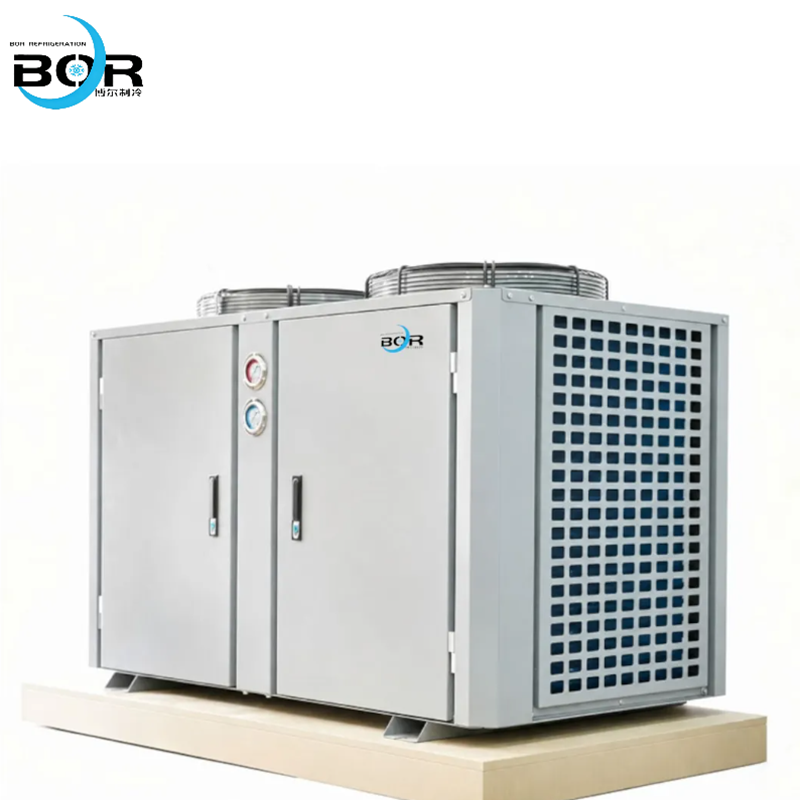

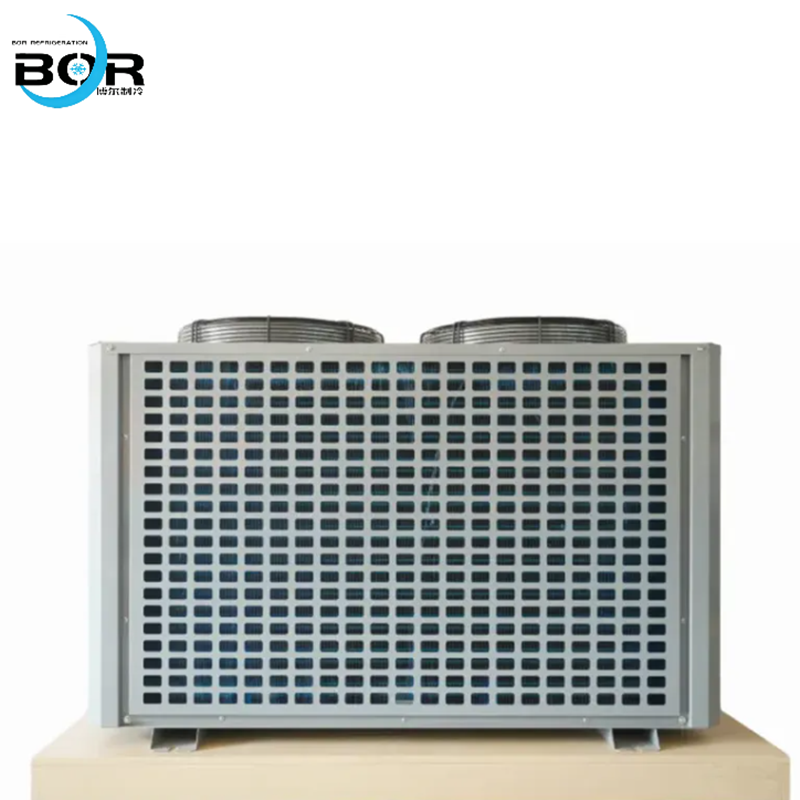

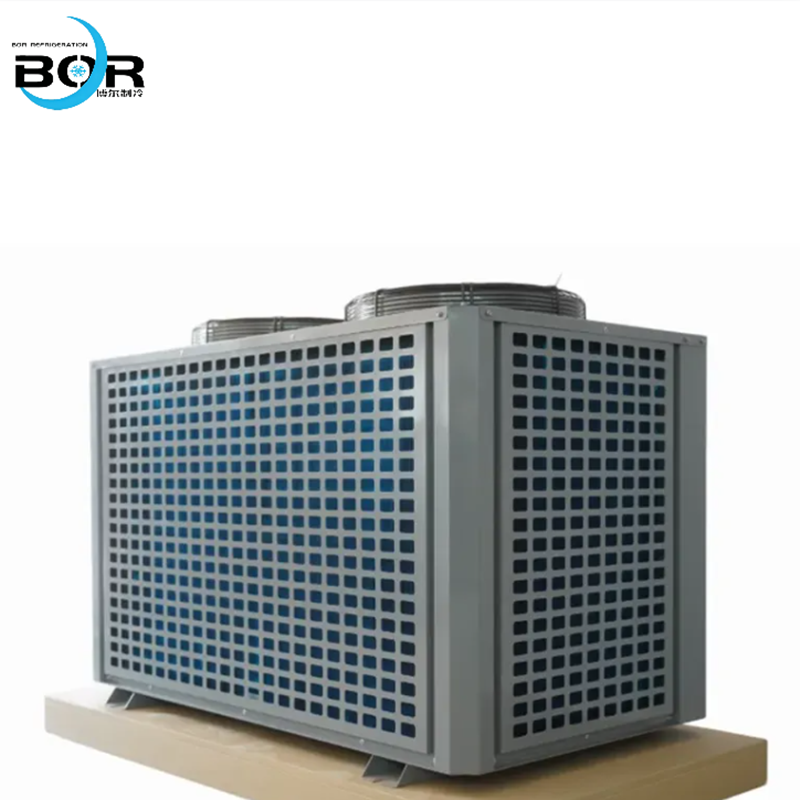

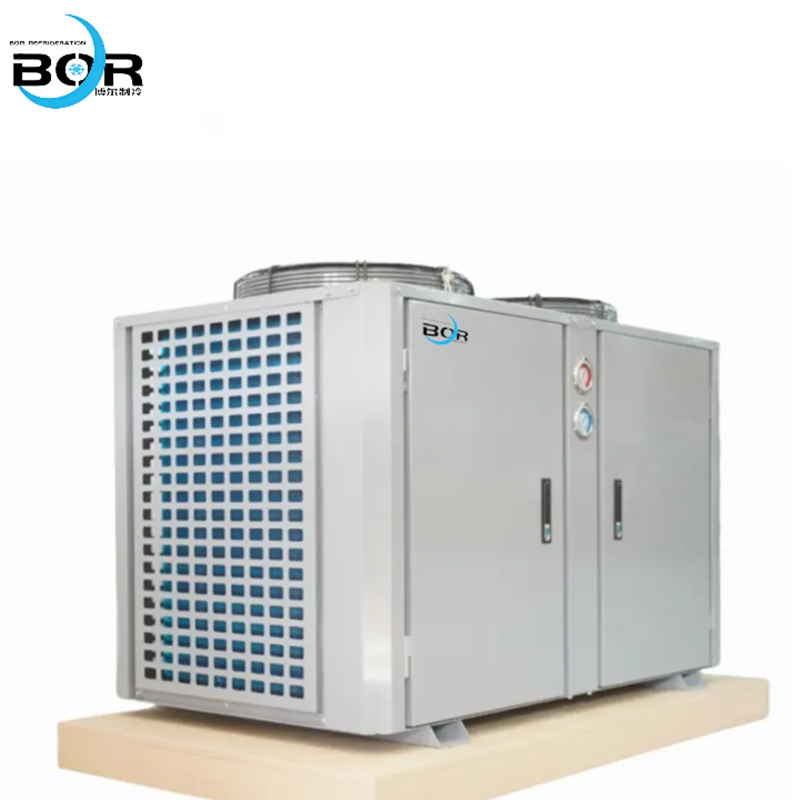

I. Nom du produit: Condenseur à sortie d’air supérieure de type U

Ⅱ. Caractéristiques du produit

1.Échange thermique efficace avec conception à sortie d’air supérieure

Évacuation d’air supérieure optimisée

Disposition du faisceau de tubes en forme de U combinée à une conception à sortie d’air supérieure, permettant à l’air chaud d’être évacué verticalement vers le haut. Cela évite la recirculation de l’air chaud (un problème courant avec les modèles à sortie d’air latérale) et assure une dissipation rapide de la chaleur, en particulier dans les espaces confinés ou les environnements d’installation denses.

Des ventilateurs à haute pression statique sont configurés sur le dessus, ce qui permet de surmonter efficacement la résistance au flux d’air, d’assurer une distribution uniforme de l’air sur l’ensemble du faisceau de tubes en forme de U, d’éliminer les zones mortes de flux d’air et d’améliorer l’efficacité globale de l’échange thermique de 10%-15% par rapport aux condenseurs traditionnels à sortie d’air latérale.

Structure de transfert thermique renforcée

Adopte des tubes à ailettes haute densité (par exemple, tubes en cuivre de haute pureté de 7mm de diamètre extérieur avec ailettes en aluminium hydrophiles), maximisant la surface d’échange thermique par unité de volume. La disposition en forme de U prolonge le parcours d’écoulement du réfrigérant, permettant un échange thermique suffisant entre le réfrigérant et l’air ambiant.

Le pas des ailettes est conçu scientifiquement (1.8-2.5mm), équilibrant la résistance au flux d’air et l’effet de transfert thermique. La conception à sortie d’air supérieure réduit la perte de pression côté air, améliorant encore le coefficient de transfert thermique convectif entre la surface des ailettes et l’air.

2. Agencement compact & installation flexible

Structure en forme de U peu encombrante

La conception du faisceau de tubes en forme de U replie le faisceau de tubes en forme de U, réduisant l’encombrement horizontal de 30%-40% par rapport aux condenseurs à tubes droits ou de type H de même capacité thermique. Elle est particulièrement adaptée aux salles des machines étroites, aux installations sur toiture et aux équipements disposant d’un espace horizontal limité.

La sortie d’air supérieure élimine le besoin d’espace pour un conduit d’air latéral, permettant au condenseur d’être installé près des murs ou d’autres équipements, maximisant ainsi l’utilisation de l’espace.

Installation & levage faciles

Conception intégrée du ventilateur supérieur et du cadre en forme de U, avec une répartition équilibrée du poids. La structure globale est légère (10%-20% plus légère que les condenseurs horizontaux traditionnels à sortie d’air supérieure), réduisant les coûts de transport et d’installation.

La conception à sortie d’air supérieure simplifie l’installation et le levage—les points de levage sont disposés de manière raisonnable sur le cadre supérieur, et aucun espace supplémentaire n’est requis pour la circulation d’air latérale, s’adaptant à diverses conditions d’installation sur site.

3. Excellentes performances d’écoulement & large compatibilité

Charge de réfrigérant réduite

La disposition en forme de U optimise le parcours d’écoulement du réfrigérant, assurant une distribution uniforme du réfrigérant dans chaque faisceau de tubes. Combinée à des tubes en cuivre de petit diamètre (par exemple, 7mm de diamètre extérieur), le volume interne du système est efficacement réduit, nécessitant 15%-25% de charge de réfrigérant en moins par rapport aux condenseurs à tubes droits à sortie d’air supérieure de mêmes spécifications, réduisant les coûts de réfrigérant et l’impact environnemental.

Chute de pression stable & polyvalence

Grâce à une simulation professionnelle de la dynamique des fluides, le faisceau de tubes en forme de U et la conception multi-circuits sont optimisés afin d’équilibrer la résistance à l’écoulement du réfrigérant et l’efficacité de l’échange thermique. La chute de pression du système est strictement contrôlée à ≤0.09MPa, assurant un COP élevé et un fonctionnement stable du système de réfrigération.

Compatible avec divers réfrigérants (R22, R404A, R507A, R134a, R32, R290, etc.) et adapté aux compresseurs à vis, scroll et à piston, répondant aux besoins de différents systèmes de réfrigération et scénarios d’application.

4. Forte résistance à la corrosion & faible maintenance

Matériaux anticorrosion de haute qualité

Adopte des tubes en cuivre de haute pureté (conductivité thermique jusqu’à 401 W/(m·K)) et des ailettes en aluminium hydrophiles résistantes à la corrosion. Les ailettes sont revêtues d’une couche anticorrosion résistante aux hautes températures, qui résiste efficacement à l’oxydation, au brouillard salin et à la corrosion chimique, s’adaptant aux environnements difficiles tels que les zones côtières et les ateliers industriels.

L’épaisseur de la paroi du tube est optimisée (0.35-0.4mm), assurant une capacité de résistance à la pression suffisante (≤2.5MPa) tout en réduisant la résistance thermique, permettant un transfert thermique efficace et un fonctionnement stable à long terme (durée de vie de conception jusqu’à 15 ans).

Maintenance & dépoussiérage pratiques

La conception à sortie d’air supérieure facilite l’évacuation de la poussière—l’air chaud est évacué vers le haut, emportant la poussière de surface et réduisant l’accumulation de poussière sur la surface des ailettes. La structure ouverte en forme de U permet un accès facile au faisceau de tubes et au ventilateur pour le nettoyage et la maintenance.

Le ventilateur supérieur est facile à démonter et à remplacer, et les composants clés sont conçus avec un accès rapide, réduisant la fréquence de maintenance et les coûts de main-d’œuvre, assurant le fonctionnement stable à long terme de l’équipement.

III.      Paramètres techniques du condenseur
