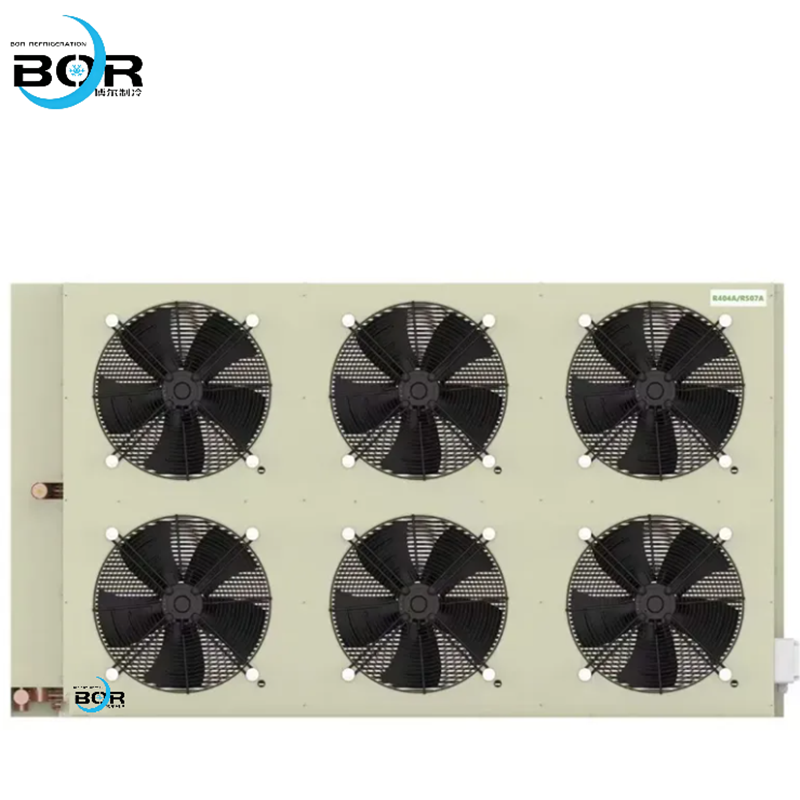

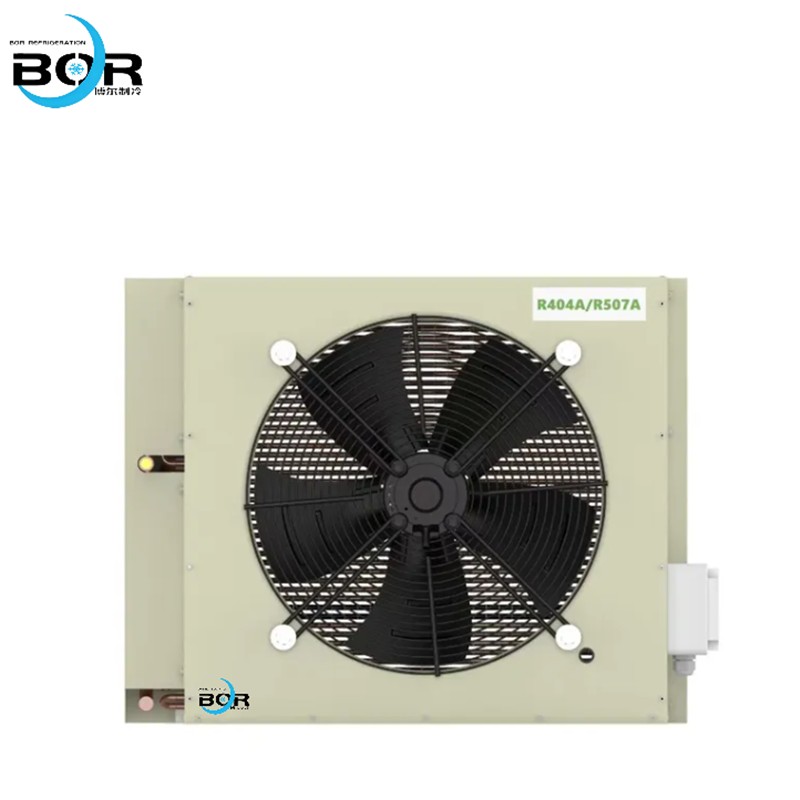

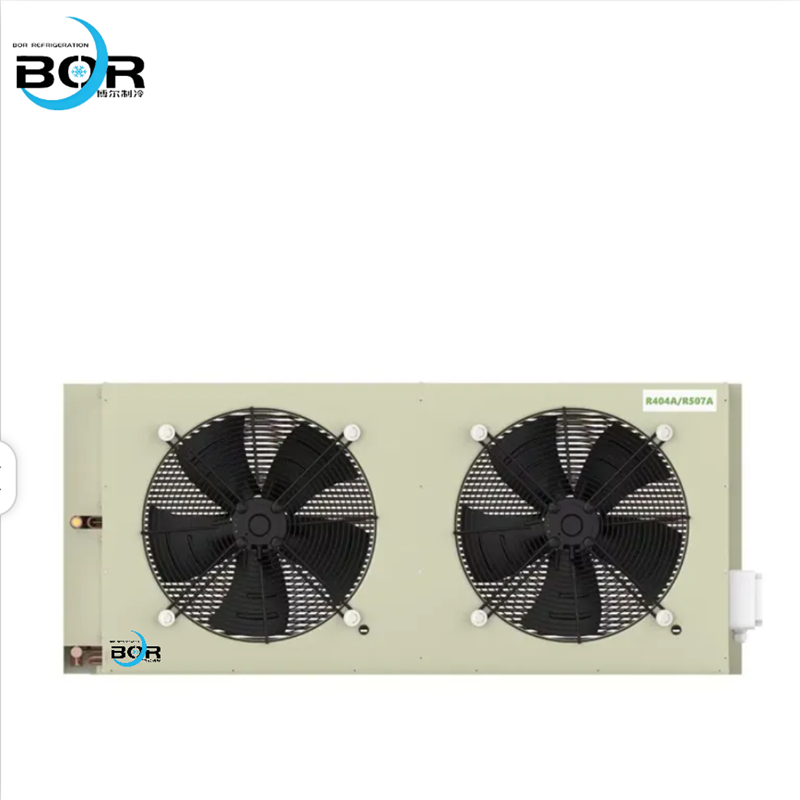

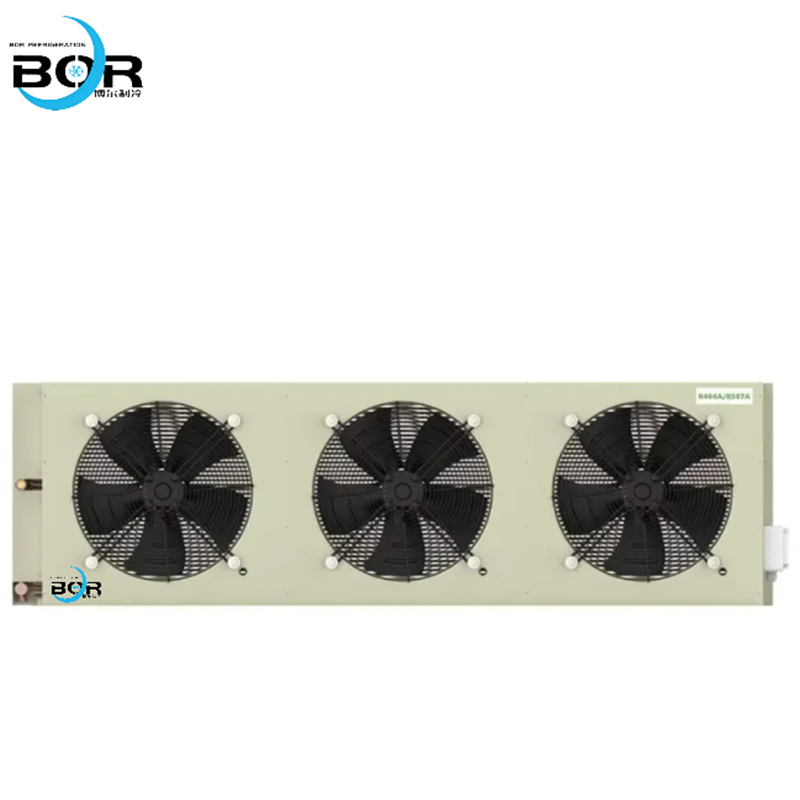

I. Nom du produit: Condenseur de type H

ⅡCaractéristiques du produit

1. Performance d’échange thermique à haut rendement

· Surface d’échange thermique plus grande par unité de volume

o Les tubes en cuivre de 7mm (DE) sont plus fins que les dimensions traditionnelles (par ex., 9.52mm, 12mm), permettant une densité de tubes plus élevée dans le même volume ou une réduction de la longueur des tubes pour la même capacité thermique.

o Rapport surface-volume optimisé: Les diamètres plus petits offrent une surface spécifique plus grande, augmentant la surface de transfert de chaleur par unité de longueur. Cela améliore la conductivité thermique entre le réfrigérant et l’air ambiant, particulièrement efficace dans les condenseurs à air où le coefficient de transfert thermique côté air est généralement faible.

o Effet de turbulence renforcé: Le diamètre intérieur plus petit (env. 6-6.4mm) augmente la vitesse d’écoulement du réfrigérant, favorisant la turbulence. Cela réduit la résistance thermique de la couche limite et améliore le coefficient de transfert thermique convectif interne.

· Conception à paroi mince et avantages de conductivité thermique

o Le cuivre possède une conductivité thermique élevée (env. 401 W/(m·K)). Le diamètre de 7mm permet des configurations à paroi mince (par ex., 0.35mm), réduisant davantage la résistance thermique pour un transfert de chaleur plus rapide du réfrigérant interne vers l’extérieur du tube.

2. Compacité et optimisation de l’espace

· Miniaturisation du système

o Les petits diamètres permettent des agencements de tubes plus denses (par ex., structures multirangées ou à microcanaux) dans des espaces limités. Dans la climatisation automobile, les unités extérieures résidentielles et les équipements frigorifiques compacts, cela économise l’espace d’installation et favorise une conception légère.

o Le petit rayon de cintrage (généralement 2-3x le diamètre) facilite les agencements complexes et s’adapte aux espaces irréguliers (par ex., unités circulaires ou courbes).

· Légèreté et efficacité des matériaux

o Un tube de 7mm pèse environ 50%-60% d’un tube de 9.52mm. La réduction de l’utilisation globale de cuivre diminue les coûts et le poids—un avantage significatif pour les applications sensibles au poids comme les équipements embarqués sur véhicule ou mobiles.

3. Caractéristiques d’écoulement et compatibilité du système

· Charge de réfrigérant réduite

o Des volumes internes plus petits (par ex., 28.3cm³/m pour un DE de 7mm contre 50.3cm³/m pour un DE de 9.52mm) réduisent la charge de réfrigérant requise. Cela diminue les coûts et l’impact environnemental (notamment pour les réfrigérants écologiques comme R32, R290) tout en facilitant les démarrages-arrêts rapides du système et l’ajustement dynamique.

· Perte de charge et optimisation du circuit

o Bien que les diamètres plus petits puissent augmenter la résistance à l’écoulement, la perte de charge peut être équilibrée au moyen de conceptions multicircuits. La technologie de simulation moderne permet une optimisation précise de la longueur des tubes et du circuit afin de maintenir un COP élevé tout en gardant la perte de charge dans des limites raisonnables (par ex., ≤0.1MPa).

4. Résistance à la corrosion et fiabilité

· Le cuivre offre une résistance à la corrosion intrinsèquement élevée. Une épaisseur de paroi de 0.35mm est suffisante pour les conditions standard (temp. de condensation ≤60°C, pression ≤2.5MPa). La résistance à la corrosion et la durée de vie peuvent être encore prolongées grâce à des revêtements d’ailettes, tels que la feuille d’aluminium hydrophile.

III. Paramètres techniques du condenseur H-401CD
