Conception de chambre froide : guide complet sur les dimensions, la température, l’isolation et la réfrigération

Une chambre froide bien conçue doit maintenir la température requise tout en offrant une capacité de stockage suffisante, une réfrigération efficace, une isolation fiable et un accès pratique aux produits. La conception doit être basée sur les produits stockés, le volume de stockage, la température de fonctionnement, l’espace disponible et l’utilisation prévue.

La conception d’une chambre froide ne consiste pas simplement à choisir la taille de la pièce et l’unité de réfrigération. La taille, la température, l’épaisseur des panneaux, l’isolation, la capacité frigorifique, la configuration des équipements et l’agencement intérieur déterminent ensemble les performances du système.

Ce guide présente les principaux facteurs à prendre en compte lors de la conception d’une chambre froide.

Guide de conception d’une chambre froide : taille, température, isolation et équipements

Une conception complète de chambre froide comprend généralement l’enceinte isolée, le système de réfrigération, les portes, le sol, les commandes électriques et l’agencement du stockage intérieur.

Avant de sélectionner les équipements, les acheteurs doivent définir plusieurs exigences de base :

• Produits à stocker

• Température de stockage requise

• Capacité de stockage

• Dimensions de la chambre

• Fréquence de chargement et de déchargement

• Température ambiante

• Exigences d’isolation

• Capacité frigorifique

• Espace d’installation disponible

Ces facteurs sont étroitement liés. Par exemple, un volume de stockage plus important nécessite généralement une capacité frigorifique plus élevée, tandis qu’une température de fonctionnement plus basse peut exiger une isolation plus épaisse et des équipements de réfrigération différents.

Une conception réussie commence donc par l’application et aboutit à la configuration technique appropriée.

Comment calculer la taille et la capacité de stockage d’une chambre froide

La taille d’une chambre froide doit être déterminée en fonction de la quantité et du type de produits à stocker, plutôt que de simplement utiliser l’espace disponible maximal.

Les éléments importants à prendre en compte incluent :

• Volume des produits

• Dimensions des palettes

• Besoins en rayonnage

• Hauteur d’empilage des produits

• Allées nécessaires

• Accès des opérateurs

• Zones de chargement et de déchargement

• Augmentation future des besoins de stockage

La capacité de stockage doit également tenir compte de l’espace nécessaire à la circulation de l’air. Un remplissage excessif de la chambre peut limiter le flux d’air et rendre plus difficile le maintien d’une température stable par le système de réfrigération.

Une taille de chambre correctement calculée permet d’équilibrer la capacité de stockage, les coûts de construction, les exigences de réfrigération et l’efficacité opérationnelle.

Comment choisir l’épaisseur des panneaux de chambre froide

Les panneaux de chambre froide assurent l’isolation thermique entre l’intérieur réfrigéré et l’environnement extérieur.

L’épaisseur de panneau appropriée dépend principalement de la température de fonctionnement, des conditions ambiantes, de la taille de la chambre, du matériau isolant et des exigences d’efficacité énergétique.

Les chambres de réfrigération peuvent nécessiter des spécifications de panneaux différentes de celles des chambres de congélation, car l’écart de température entre l’intérieur et l’extérieur est plus faible.

Pour les applications à basse température, une isolation plus épaisse est généralement plus importante, car un transfert de chaleur plus élevé peut se produire à travers l’enveloppe du bâtiment.

Les joints et raccordements des panneaux sont tout aussi importants. Même une isolation haute performance peut perdre son efficacité en présence d’espaces ou d’une mauvaise étanchéité entre les panneaux.

Comment choisir la capacité frigorifique adaptée à une chambre froide

La capacité frigorifique doit correspondre à la charge thermique réelle de la chambre froide.

La charge frigorifique peut provenir de plusieurs sources :

• Chaleur pénétrant par les murs, le plafond et le sol

• Chaleur des produits entrant dans la chambre

• Ouverture des portes et infiltration d’air

• Personnel à l’intérieur de la chambre

• Éclairage

• Ventilateurs et composants électriques

• Température ambiante

La charge thermique des produits peut être particulièrement importante lorsque des produits chauds sont placés dans la chambre.

Par conséquent, sélectionner une unité de réfrigération uniquement en fonction du volume de la chambre peut entraîner un système mal dimensionné. Un calcul approprié doit prendre en compte l’ensemble des conditions de fonctionnement et le temps de descente en température requis.

Un système sous-dimensionné peut avoir des difficultés à atteindre la température cible, tandis qu’un système surdimensionné peut augmenter les coûts d’équipement et d’exploitation.

Guide des températures de chambre froide : réfrigération, congélation et surgélation

La température est l’un des facteurs les plus importants dans la conception d’une chambre froide, car les différents produits nécessitent des conditions de stockage différentes.

Chambre froide de réfrigération

Les chambres de réfrigération sont généralement utilisées pour les produits qui doivent rester réfrigérés sans être congelés. Les applications courantes comprennent les aliments frais, les produits laitiers, les boissons, les fruits et les légumes.

La température exacte doit être déterminée selon les exigences du produit.

Chambre froide de congélation

Les chambres de congélation fonctionnent en dessous du point de congélation et sont couramment utilisées pour la viande congelée, les produits de la mer, les aliments surgelés et d’autres produits congelés.

Des températures de fonctionnement plus basses exigent une isolation, une capacité frigorifique, une étanchéité des portes et un contrôle du dégivrage appropriés.

Chambre froide de surgélation

Les applications de surgélation nécessitent des températures encore plus basses et imposent donc des exigences plus élevées en matière d’isolation et d’équipements de réfrigération.

La température cible doit toujours être déterminée en fonction du produit et des exigences de stockage, plutôt que de choisir une plage de température simplement parce qu’elle est couramment utilisée.

Isolation de chambre froide : comparaison des panneaux PU et PIR

L’isolation aide à minimiser le transfert de chaleur et réduit la charge frigorifique d’une chambre froide.

Le PU et le PIR sont deux matériaux isolants couramment utilisés dans les panneaux de chambre froide.

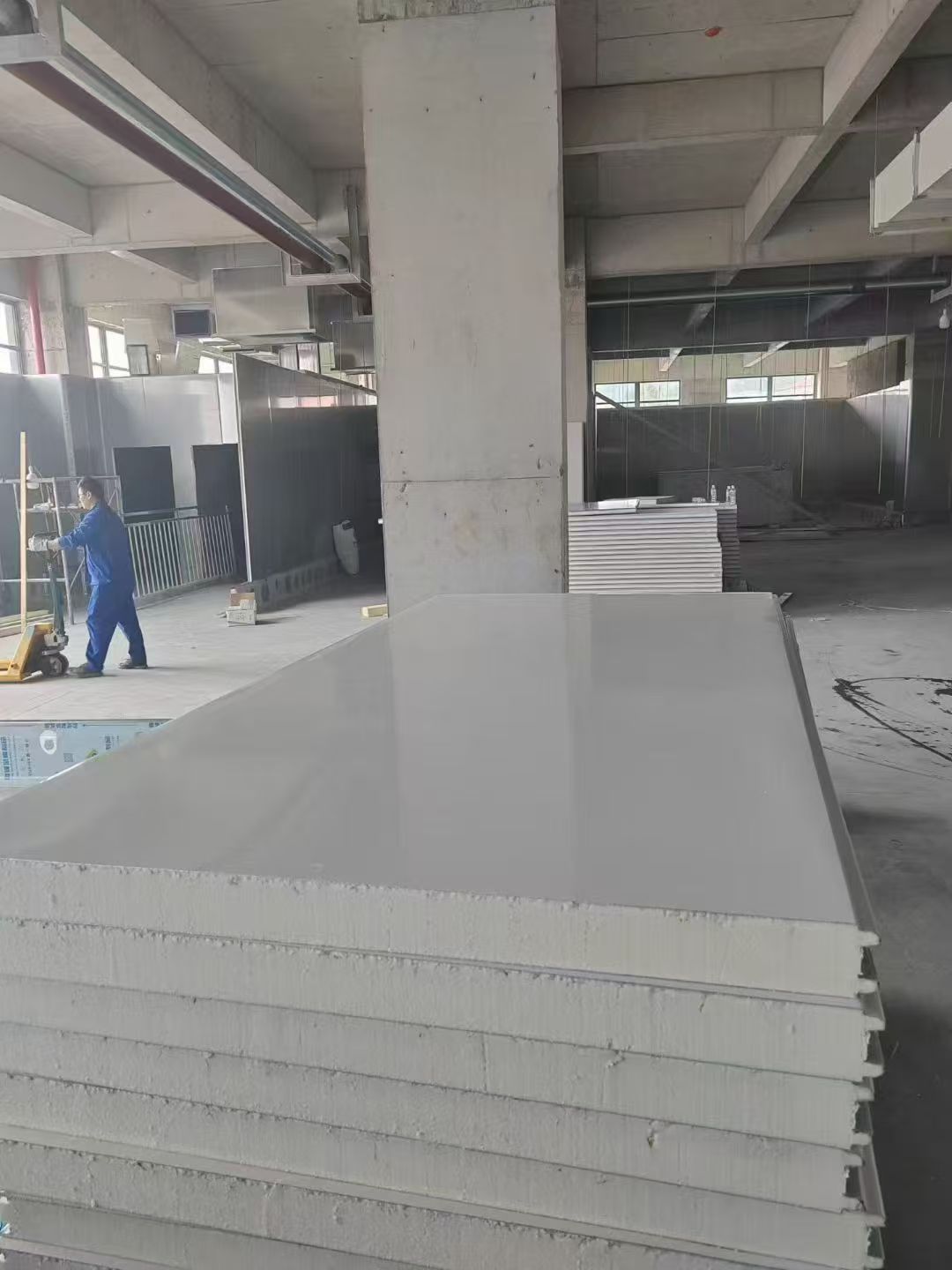

Panneaux PU

Les panneaux en polyuréthane offrent une bonne isolation thermique et sont largement utilisés dans les applications de stockage frigorifique commercial et industriel.

Ils peuvent être utilisés pour les chambres de réfrigération, les chambres de congélation et de nombreux autres environnements à température contrôlée.

Panneaux PIR

Les panneaux en polyisocyanurate peuvent offrir de solides performances d’isolation thermique et peuvent être choisis lorsque les projets accordent davantage d’importance à l’efficacité thermique ou à la performance au feu.

PU vs PIR

Le bon choix dépend du projet spécifique plutôt que de considérer simplement un matériau comme universellement meilleur.

Les acheteurs doivent comparer :

• Performance d’isolation thermique

• Température de fonctionnement requise

• Exigences de performance au feu

• Épaisseur des panneaux

• Normes du projet

• Conditions d’installation

• Budget

Le matériau et l’épaisseur des panneaux doivent être pris en compte conjointement afin d’obtenir les performances d’isolation requises.

Conception de l’agencement d’une chambre froide : comment planifier efficacement l’espace de stockage

L’agencement d’une chambre froide affecte à la fois la capacité de stockage et l’efficacité opérationnelle quotidienne.

Un bon agencement doit offrir un espace suffisant pour le stockage des produits, le flux d’air, les opérateurs et les opérations de chargement.

Organisation du stockage

Les produits doivent être organisés selon leur type, leur taux de rotation, leurs exigences de température et leur fréquence de manutention.

Les produits fréquemment consultés peuvent être placés plus près de l’entrée afin de réduire les déplacements inutiles et les ouvertures de porte.

Espace de circulation d’air

Un dégagement adéquat autour des produits est nécessaire pour assurer une bonne circulation de l’air.

Obstruer l’évaporateur ou empiler les produits trop près des murs peut réduire le flux d’air et créer des températures inégales.

Chargement et déchargement

La zone d’entrée doit permettre de déplacer les produits efficacement sans créer d’encombrement inutile.

Pour les installations plus grandes, l’agencement peut également devoir prendre en compte les quais de chargement, les zones de préparation, les chariots élévateurs, les palettes et les zones de température distinctes.

Extension future

Lors de la planification d’une chambre froide industrielle ou commerciale, il est utile de prévoir l’augmentation future des besoins de stockage. Un agencement flexible peut faciliter l’ajout ultérieur de capacité de stockage ou la création de zones supplémentaires à température contrôlée.

Comment les différents facteurs de conception interagissent

Les facteurs de conception d’une chambre froide ne doivent pas être considérés indépendamment les uns des autres.

Par exemple, l’augmentation de la taille de la chambre peut accroître à la fois les exigences de construction et de réfrigération. L’abaissement de la température de fonctionnement peut augmenter les besoins en isolation et en réfrigération. L’augmentation de la fréquence d’ouverture des portes peut accroître l’infiltration de chaleur et affecter la capacité frigorifique requise.

La relation principale de conception peut être résumée comme suit :

Exigences des produits → Température → Capacité de stockage → Taille de la chambre → Isolation → Capacité frigorifique → Agencement → Équipements

Le respect de cette séquence permet de garantir que chaque élément de la chambre froide est sélectionné en fonction de l’application réelle.

Erreurs courantes de conception de chambres froides

Plusieurs erreurs de conception peuvent réduire les performances d’une chambre froide.

Choisir la taille de la chambre sans calculer les besoins de stockage

Une chambre surdimensionnée peut augmenter l’investissement et la consommation d’énergie, tandis qu’une chambre sous-dimensionnée peut limiter la capacité de stockage et le flux d’air.

Sélectionner les équipements de réfrigération uniquement en fonction du volume de la chambre

Le volume de la chambre est important, mais il ne représente pas la charge frigorifique complète. La charge des produits, la température ambiante, l’ouverture des portes et les autres sources de chaleur doivent également être prises en compte.

Utiliser une isolation insuffisante

Une mauvaise isolation augmente le transfert de chaleur et oblige le système de réfrigération à fonctionner davantage.

Ignorer l’utilisation des portes

L’ouverture fréquente des portes peut introduire des quantités importantes d’air chaud dans la chambre. La configuration des portes et leur fréquence d’utilisation doivent donc être prises en compte lors de la conception.

Surcharger la zone de stockage

Des produits empilés trop près les uns des autres peuvent restreindre le flux d’air et créer des écarts de température à l’intérieur de la chambre.

Conception de chambres froides pour différentes applications

Les exigences de conception des chambres froides varient selon le secteur d’activité.

Le stockage alimentaire peut nécessiter différentes zones de température pour la viande, les produits de la mer, les produits laitiers, les fruits et les légumes.

Les restaurants et hôtels privilégient souvent des agencements compacts, un accès pratique et un fonctionnement quotidien fiable.

Les supermarchés peuvent nécessiter plusieurs zones de stockage frigorifique et un accès fréquent aux produits.

Les installations pharmaceutiques peuvent nécessiter un contrôle précis de la température, une surveillance, des alarmes et des mesures de fiabilité supplémentaires.

Les installations de stockage frigorifique industriel nécessitent généralement une plus grande capacité, des performances de réfrigération plus élevées, un flux d’air optimisé et une manutention efficace des produits.

La conception doit donc toujours commencer par l’application réelle plutôt que d’utiliser une configuration standard pour chaque projet.

Liste de contrôle pour la conception d’une chambre froide

Avant de finaliser la conception d’une chambre froide, les acheteurs doivent confirmer :

Conclusion

Une conception efficace de chambre froide exige que les différents composants du système fonctionnent ensemble. La taille de la chambre détermine la capacité de stockage, la température affecte les exigences d’isolation et de réfrigération, l’épaisseur des panneaux influence les performances thermiques, et l’agencement affecte le flux d’air et les opérations quotidiennes.

Le processus de conception doit commencer par les produits et les exigences de stockage, puis se poursuivre par la sélection de la température, le calcul de la capacité, le choix de l’isolation, le calcul de la charge frigorifique, la configuration des équipements et la planification de l’agencement intérieur.

En considérant ces facteurs comme un système intégré, les entreprises peuvent construire une chambre froide offrant un contrôle stable de la température, un stockage efficace, des performances de réfrigération fiables et une meilleure efficacité opérationnelle à long terme.
