Pourquoi la température de la chambre froide augmente pendant le cycle de dégivrage

Une chambre froide se réchauffe pendant le dégivrage parce que la réfrigération est intentionnellement interrompue tandis que de la chaleur est introduite ou autorisée à pénétrer dans la batterie de l’évaporateur. Le givre doit être éliminé afin de rétablir le débit d’air et la capacité de transfert thermique, mais le processus ajoute temporairement de la chaleur sensible à l’air et aux composants environnants. Une brève hausse de la température de l’air ambiant est donc normale. Le problème commence lorsque l’élévation de température est excessive, dure trop longtemps, se répète trop fréquemment ou ne redescend pas après la reprise du cycle de réfrigération.

La température affichée seule peut être trompeuse. Une sonde située près du soufflage de l’évaporateur, à proximité d’une porte ou directement dans le flux d’air du ventilateur réagit beaucoup plus vite que les produits placés au centre de la chambre. Les marchandises stockées possèdent également une inertie thermique : des produits surgelés empilés de manière compacte changent de température bien plus lentement que l’air qui les entoure. Avant de considérer un dégivrage comme une anomalie, comparez l’évolution de la sonde d’ambiance, l’état de la batterie, la durée du dégivrage, la séquence des ventilateurs et le temps de descente en température après le dégivrage.

Pourquoi le dégivrage ajoute de la chaleur dans la chambre

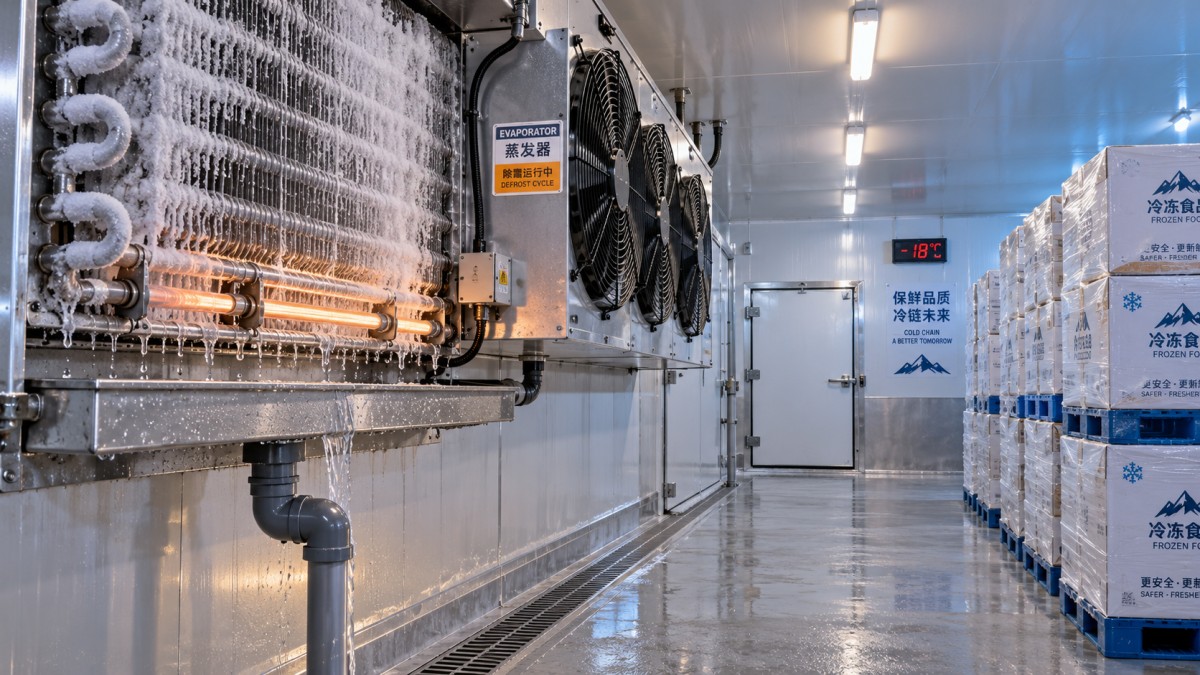

Lors d’un dégivrage électrique, des résistances installées dans ou autour de la batterie de l’évaporateur font fondre le givre accumulé. La chaleur réchauffe d’abord la surface de la batterie et la glace, mais une partie se propage dans l’air de la chambre, le bac de récupération, le carter de la batterie et les panneaux voisins. Si les ventilateurs de l’évaporateur continuent de fonctionner alors que la batterie est chaude, ils répartissent rapidement cette chaleur dans toute la chambre froide. Cela peut provoquer une forte hausse de la lecture de la sonde d’ambiance même lorsque la charge stockée reste stable.

Le dégivrage par gaz chaud produit un résultat similaire par un mécanisme différent. Le gaz de refoulement est dirigé à travers l’évaporateur afin de libérer de la chaleur et de faire fondre le givre. La batterie et la tuyauterie peuvent devenir plus chaudes que la chambre, particulièrement vers la fin du cycle. Le régulateur de réfrigération met normalement fin au dégivrage selon la température, le temps, une logique de pression ou une combinaison de ces conditions. Une minuterie réglée plus longtemps que ce dont la batterie a réellement besoin continue d’ajouter de la chaleur après la fonte du givre.

Le dégivrage hors cycle est courant dans les applications à température plus élevée. Le compresseur s’arrête et la batterie se réchauffe naturellement. Son effet sur la température est généralement plus modéré que celui du dégivrage électrique ou par gaz chaud, mais il peut tout de même être perceptible lorsque la porte s’ouvre fréquemment, que l’humidité est élevée ou que l’évaporateur dispose d’une surface de batterie limitée.

La commande des ventilateurs modifie le profil de l’élévation de température

Le comportement des ventilateurs de l’évaporateur est l’un des moyens les plus clairs de distinguer une hausse de température normale pendant le dégivrage d’un problème de régulation. Dans de nombreuses chambres basse température, les ventilateurs s’arrêtent pendant le dégivrage. Ils restent arrêtés pendant une période d’égouttage après l’arrêt des résistances ou du gaz chaud, afin de permettre l’évacuation de l’eau de fonte avant la reprise de la réfrigération. Une commande de temporisation des ventilateurs attend ensuite que la batterie soit suffisamment froide pour éviter de souffler de l’air chaud et humide dans la chambre.

Si les ventilateurs redémarrent trop tôt, la chambre peut se réchauffer rapidement et l’humidité peut être entraînée de la batterie vers la zone de stockage. Cela se manifeste souvent par un bref épisode d’air chaud suivi de givre sur les cartons, les emballages des produits, les surfaces du plafond ou l’évaporateur lui-même. Si les ventilateurs ne s’arrêtent jamais durant le dégivrage électrique, vérifiez la sortie du régulateur, le relais ou le contacteur des ventilateurs, le câblage et tout réglage de forçage manuel. Une sonde de temporisation des ventilateurs défaillante peut produire le même symptôme même lorsque la résistance de dégivrage et le circuit frigorifique fonctionnent correctement.

Le fonctionnement des ventilateurs affecte également la réponse de la sonde. Une sonde d’air de reprise détecte généralement la condition moyenne de la chambre plus lentement qu’une sonde installée dans le flux d’air soufflé. Lors de l’examen des données du régulateur, identifiez l’emplacement de la sonde avant de conclure que l’ensemble de la chambre froide a atteint le pic affiché.

Les défauts de drainage peuvent faire paraître anormal un dégivrage normal

L’eau de dégivrage doit quitter rapidement l’évaporateur. Une évacuation bouchée, l’absence de chauffage du siphon d’évacuation, une conduite d’évacuation mal isolée ou une sortie d’évacuation gelée laisse de l’eau dans le bac ou sous la batterie. Cette eau peut regeler lors du cycle de réfrigération suivant, augmentant l’accumulation de givre et prolongeant le dégivrage suivant. Il en résulte un cycle répétitif : dégivrage plus long, température ambiante plus élevée, débit d’air réduit, puis formation de glace encore plus importante.

Recherchez la présence de glace sous la batterie, d’un bac de récupération plein, de traces d’eau autour du raccord d’évacuation ou d’un bouchon de glace solide à l’endroit où la conduite d’évacuation traverse l’enveloppe isolée. La conduite d’évacuation doit présenter une pente continue, une isolation appropriée lorsqu’elle traverse des espaces chauds ou humides, ainsi qu’un traçage chauffant lorsque l’application l’exige. Éliminer la glace à répétition sans corriger le chemin d’évacuation ne fait que retarder le même défaut.

Les ouvertures de porte pendant ou immédiatement après le dégivrage ajoutent une autre complication. De l’air chaud et humide entre alors que l’évaporateur est chaud et incapable d’éliminer efficacement l’humidité. Dans une chambre à forte circulation, un dégivrage programmé durant la période de chargement la plus intense peut créer un pic de température plus important que le même dégivrage effectué durant une période calme.

Lorsqu’une hausse se situe dans la plage attendue

Un événement normal présente une séquence identifiable : le givre est éliminé, le dégivrage se termine, l’eau de fonte s’évacue, les ventilateurs attendent que la batterie refroidisse, la réfrigération redémarre et la chambre revient dans sa plage de régulation sans fonctionnement prolongé du compresseur ni demandes répétées de dégivrage. La température de l’air peut atteindre brièvement un pic, tandis que la température des produits reste pratiquement inchangée. Une batterie propre après le dégivrage et développant une couche de givre uniforme pendant la réfrigération constitue également un signe positif.

La taille de la chambre, la masse stockée, les conditions de chargement, la capacité de l’évaporateur, la qualité de l’isolation et les réglages de régulation influencent tous la récupération. Une chambre peu chargée change rapidement de température d’air. Une chambre contenant de grandes quantités de produits surgelés réagit plus lentement, mais une mauvaise circulation de l’air à travers des produits étroitement empilés peut également retarder la descente en température. Pour une installation modulaire telle qu’uneinstallation conventionnelle de chambre froide préfabriquée, les joints des panneaux, l’étanchéité de la porte et les traversées autour des tuyaux et câbles doivent être inclus dans l’évaluation lorsque la récupération reste lente. Les fuites de chaleur à travers ces points deviennent plus visibles lorsque le système frigorifique est temporairement indisponible pendant le dégivrage.

Les signes indiquant un défaut

Une température ambiante élevée après chaque dégivrage ne signifie pas automatiquement que la résistance est surdimensionnée. Commencez par examiner l’évolution dans le temps. Si la température augmente uniquement pendant le dégivrage mais diminue normalement dès le démarrage de la réfrigération, examinez d’abord la fin du dégivrage et la temporisation des ventilateurs. Si elle augmente pendant le dégivrage et reste élevée longtemps après, contrôlez la séquence de redémarrage de la réfrigération, le débit d’air et la capacité du système.

• Le dégivrage atteint la durée maximale à chaque cycle : la sonde de fin de dégivrage peut être mal positionnée, mal fixée, en circuit ouvert, mal étalonnée ou incapable de détecter la température réelle de la batterie. Une couche de glace épaisse peut également retarder le transfert de chaleur vers la sonde.
• La batterie reste fortement givrée après le dégivrage : vérifiez la continuité de la résistance, le fonctionnement du contacteur de résistance, la fonction de la vanne de gaz chaud lorsqu’elle est présente, la tension d’alimentation réelle et l’intervalle de dégivrage. N’augmentez pas la durée de dégivrage avant d’avoir identifié le circuit de chauffage défaillant ou la source d’eau.
• La batterie est dégivrée mais la température de la chambre reste élevée : inspectez la température d’enclenchement des ventilateurs, la commande de démarrage du compresseur, le fonctionnement de l’électrovanne de la ligne liquide, la régulation de la pression d’aspiration, l’état du condenseur et le débit d’air à travers l’évaporateur après le redémarrage.
• Une seule zone de la chambre se réchauffe : examinez la portée du jet d’air, un soufflage d’évaporateur obstrué, un empilage de produits trop élevé, des rideaux à lanières endommagés, des fuites au niveau de la porte ou une sonde placée dans un flux local d’air chaud.
• Le dégivrage se produit trop souvent : une infiltration excessive d’humidité, des joints de porte endommagés, une traversée de panneau non étanchée, des ouvertures fréquentes de porte ou le chargement de produits chauds peuvent créer du givre plus rapidement que l’évaporateur ne peut le gérer.

Utilisez des mesures qui distinguent la cause du symptôme

Consignez le début et la fin du dégivrage, le fonctionnement des résistances ou du gaz chaud, les heures d’arrêt et de redémarrage des ventilateurs, la température de la batterie, la température de l’air ambiant et le temps nécessaire pour revenir au point de consigne. Un cycle complet est plus utile qu’une seule lecture d’alarme. Comparez ces valeurs avec celles d’un cycle relevé lorsque la chambre fonctionne normalement, plutôt que de vous fier uniquement aux réglages par défaut du régulateur.

Mesurez la température de la batterie au niveau de la sonde de fin de dégivrage et, si possible, en un autre point de la batterie. Une sonde proche d’une résistance peut indiquer la fin du cycle alors qu’une section éloignée reste givrée. À l’inverse, une sonde fixée à une section froide avec un mauvais contact peut maintenir les résistances sous tension après que la majeure partie du givre a disparu. Confirmez que la sonde est fermement attachée à une tuyauterie propre et isolée de l’air ambiant chaud lorsque la conception de la régulation l’exige.

Le débit d’air doit être contrôlé après la période d’égouttage, et non seulement avant le dégivrage. Les ventilateurs peuvent fonctionner électriquement tout en déplaçant peu d’air en raison de glace sur les pales, de grilles de protection endommagées, d’un moyeu de pales qui patine, de passages de batterie obstrués ou d’un moteur défaillant. Un débit d’air réduit rend la batterie plus froide pendant la réfrigération, favorise le givre et prolonge la récupération après chaque dégivrage.

Corrigez la séquence de régulation avant de modifier le point de consigne

Abaisser le point de consigne de la chambre pour compenser un pic de température lors du dégivrage augmente généralement le temps de fonctionnement et peut masquer le problème sous-jacent. Cela peut également favoriser un givrage excessif si l’évaporateur fonctionne à une température de batterie plus basse. Les ajustements doivent être effectués en fonction de l’état physique de la batterie et du profil de charge réel.

Réglez la fréquence de dégivrage selon la charge d’humidité, l’activité des portes, le chargement des produits et la formation de givre observée. Réglez la durée maximale de dégivrage comme limite de protection, tout en permettant à une commande de fin de dégivrage correctement positionnée de terminer le cycle lorsque la batterie est dégivrée. Maintenez une période d’égouttage suffisante pour évacuer l’eau, puis utilisez la temporisation des ventilateurs pour empêcher l’air chaud de la batterie d’entrer dans la chambre. Après toute modification de réglage, observez plusieurs cycles complets, car un seul cycle propre peut être suivi ultérieurement de problèmes de drainage ou de givrage.

Une hausse temporaire de la température de la chambre froide fait partie d’une élimination efficace du givre. La limite acceptable est définie par le comportement de récupération, l’état de la batterie, le débit d’air et la protection des produits, plutôt que par la seule lecture de température d’air la plus élevée.
