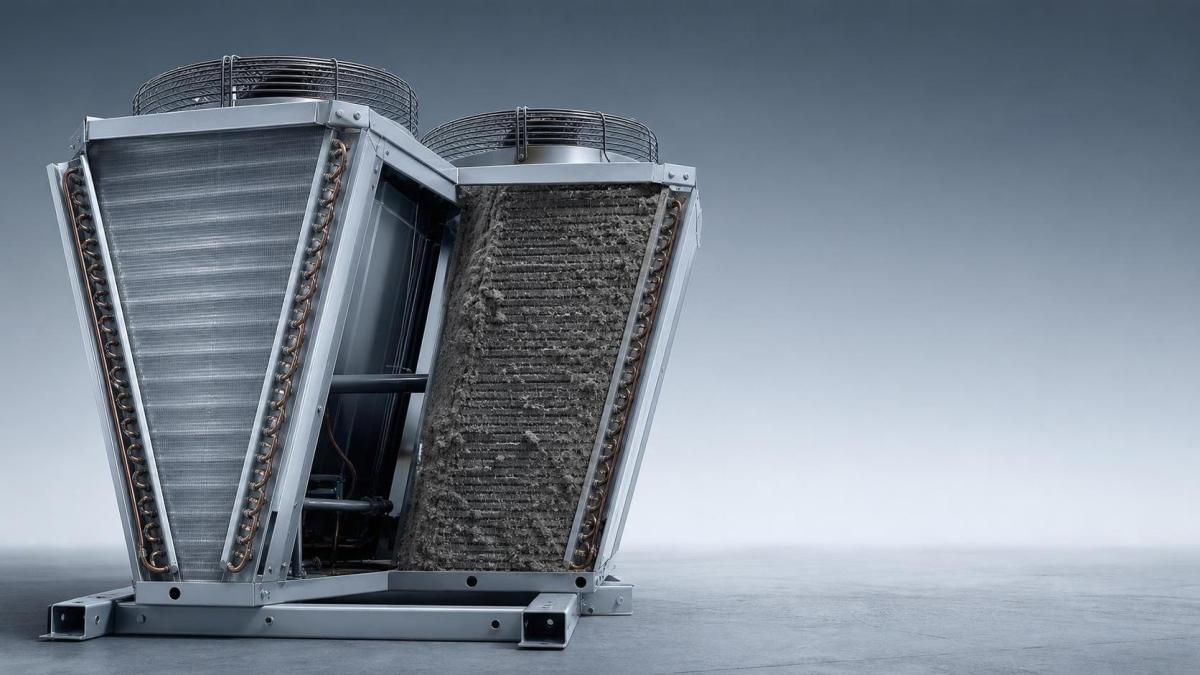

Signes courants d’encrassement de la batterie dans un condenseur de type V et leur signification

Quels sont généralement les premiers signes d'encrassement d'un serpentin de condenseur de type V ?

Sur le terrain, le premier signe est rarement une panne spectaculaire. Un condenseur de type V commence généralement à signaler un dérèglement de ses performances : la pression de condensation devient plus élevée que la normale pour les mêmes conditions ambiantes, les cycles du ventilateur deviennent moins stables, la température de refoulement du compresseur a tendance à augmenter progressivement et le temps de condensation s'allonge. Lorsqu'un opérateur indique : « Le système fonctionne toujours, mais il semble peiner davantage », cela signale souvent une contamination du serpentin avant toute autre chose.

En raison de la disposition en V du serpentin, une restriction du débit d'air n'affecte pas toujours les deux côtés de manière uniforme. Une face peut accumuler plus rapidement que l'autre de la poussière, de la graisse, des fibres, du duvet végétal ou des débris d'emballage. Cela crée un problème partiel de rejet de chaleur, facile à manquer si l'on se contente de relever les pressions sans effectuer d'inspection visuelle.

Si la pression de condensation augmente, cela signifie-t-il automatiquement que le serpentin est sale ?

Non. Un serpentin encrassé est une cause fréquente, mais ce n'est pas la seule. Pour le personnel de maintenance après-vente, la question utile est de déterminer si l'augmentation de la pression de condensation correspond aux autres éléments observés. Sur un condenseur de type V encrassé, on constate souvent une combinaison de signes plutôt qu'une seule valeur anormale.

• Une pression de condensation supérieure à la valeur normalement observée par l'unité sous une charge et dans des conditions météorologiques similaires
• Une différence de température perceptible entre les sections de serpentin les plus propres et les plus sales
• Un débit d'air réduit ou irrégulier à travers les faces du serpentin
• Des moteurs de ventilateur fonctionnant plus longtemps sans réduire efficacement la pression
• Un blocage visible sur la surface des ailettes, en particulier du côté de l'entrée d'air

Si la pression est élevée mais que le serpentin est propre, vérifiez ensuite la rotation des ventilateurs, leur vitesse, la recirculation de l'air ambiant, la présence de gaz non condensables, l'état de la charge de réfrigérant et toute déformation physique des ailettes. L'encrassement doit être confirmé et non présumé.

Que révèle réellement un débit d'air irrégulier à travers un condenseur de type V ?

Un débit d'air irrégulier signifie généralement que le serpentin n'est pas chargé uniformément ou qu'une partie du circuit d'air est devenue obstruée. Dans une configuration de type V, ce phénomène est plus important que ne le pensent de nombreux techniciens. Si un côté laisse circuler librement l'air tandis que l'autre est chargé de poussière ou de peluches graisseuses, le système peut continuer à fonctionner, mais le rejet de chaleur devient déséquilibré. Cela peut fausser le diagnostic, notamment lorsque seul un groupe de ventilateurs ou une seule face du serpentin est contrôlé.

Un contrôle rapide sur le terrain est simple : comparez la sensation d'aspiration, le débit d'air, l'état visible des ailettes et la répartition des températures de surface sur les deux faces du serpentin. Si un côté est nettement plus faible, ne vous contentez pas de « nettoyer le serpentin ». Cherchez pourquoi la contamination s'accumule de manière irrégulière. Les portes de chargement voisines, la circulation des chariots élévateurs, les débris de cartons et une mauvaise circulation de l'air autour de l'unité sont des facteurs fréquents.

Peut-on évaluer l'encrassement simplement en regardant les ailettes ?

Parfois, oui, mais ce n'est pas fiable dans tous les cas. L'accumulation de poussière sèche et de fibres est facile à repérer. Les films graisseux, les résidus collants et les particules fines incrustées sont plus difficiles à détecter, car le serpentin peut sembler seulement légèrement sale alors que le débit d'air est déjà fortement affecté. Une face de serpentin qui paraît grise, mate ou irrégulièrement tachée mérite généralement un examen plus approfondi.

Ce qui compte, ce n'est pas seulement ce qui se dépose sur le dessus du faisceau d'ailettes, mais aussi ce qui y a été entraîné. Si la lumière ne traverse pas correctement la zone des ailettes ou si les débris sont concentrés dans les angles et les parties inférieures, le transfert thermique est déjà compromis. Sur les unités extérieures, un côté peut également accumuler davantage de saletés en suspension selon la direction du vent et la configuration du site.

Quand l'encrassement du serpentin devient-il un véritable risque pour les compresseurs et la fiabilité du système ?

La situation devient sérieuse lorsque le serpentin encrassé cesse d'être un simple problème d'efficacité et commence à faire sortir les conditions de fonctionnement de la plage normale du système. Une pression de condensation durablement élevée augmente la charge de travail du compresseur. La température de refoulement peut augmenter, l'état de l'huile peut se dégrader, les déclenchements des protections peuvent devenir plus fréquents et la capacité diminue alors même que la machine travaille davantage.

Pour les équipes de maintenance, le signe d'alerte pratique est la répétition du phénomène. Si l'unité revient à un fonctionnement à haute pression peu après sa réinitialisation ou si ses performances estivales diminuent plus rapidement que prévu alors que la charge de réfrigérant semble stable, l'encrassement du serpentin doit figurer en tête de liste. Attendre trop longtemps transforme généralement une simple opération de nettoyage en intervention technique plus approfondie.

Quelle est la bonne séquence d'inspection avant de décider de nettoyer le serpentin ?

Une bonne inspection est rapide, mais elle doit être méthodique. L'objectif est de confirmer que l'encrassement est bien la cause, d'en évaluer la gravité et d'éviter de négliger une autre défaillance associée.

1. Relever la pression de fonctionnement et les conditions ambiantes.
2. Vérifier le fonctionnement et le sens de rotation des ventilateurs, ainsi que toute différence évidente de vitesse.
3. Inspecter les deux faces du serpentin, et pas seulement le côté le plus facile d'accès.
4. Observer à travers le faisceau d'ailettes la présence de saletés incrustées, d'un film d'huile ou de zones aplaties.
5. Vérifier la recirculation de l'air ou les dégagements obstrués autour de l'unité.
6. Comparer l'état du serpentin avec l'environnement du site : poussière, graisse, fibres d'emballage, circulation ou fréquence d'ouverture des portes.

Ce dernier point est souvent négligé. Dans les chambres froides et les entrepôts logistiques, les passages fréquents par les portes modifient la circulation de l'air et la quantité de débris autour des condenseurs. Dans certaines configurations, l'amélioration de la circulation et la réduction des pertes d'étanchéité contribuent à ralentir l'encrassement du serpentin. C'est là que des composants tels qu'une Porte d'impact à double action peuvent contribuer à l'environnement général de la chambre froide en permettant un passage bidirectionnel, un retour rapide après impact et une fermeture isolée sans occuper d'espace de passage supplémentaire.

Quelles erreurs de nettoyage causent plus de problèmes que la saleté elle-même ?

La principale consiste à utiliser une pression excessive et à plier les ailettes. Une fois le faisceau d'ailettes déformé, la perte de débit d'air peut subsister même après le nettoyage du serpentin. Une autre erreur fréquente consiste à laver uniquement la couche superficielle depuis l'extérieur tout en laissant les matières compactées plus profondément dans le serpentin.

Quelques habitudes de terrain méritent d'être conservées :

• Utiliser une méthode de nettoyage adaptée au type de contamination, en particulier en présence de graisse.
• Protéger les moteurs et les composants électriques contre toute exposition inutile à l'eau.
• Nettoyer dans un sens permettant de faire sortir les contaminants du faisceau d'ailettes plutôt que de les y enfoncer davantage.
• Vérifier à nouveau le débit d'air et la pression de fonctionnement après le nettoyage au lieu de considérer automatiquement l'intervention comme terminée.

Comment faire la différence entre une saleté normale et un intervalle de maintenance trop long ?

Une saleté normale ne modifie généralement pas beaucoup le comportement du système entre deux inspections de routine. Un intervalle dépassé se manifeste lorsque la contamination passe clairement d'un aspect esthétique à un problème fonctionnel. La meilleure façon de l'évaluer consiste à combiner l'apparence et le fonctionnement :

Si le même condenseur de type V s'encrasse rapidement après chaque nettoyage, cessez de considérer le problème comme une simple question de nettoyage. Examinez l'emplacement, les contaminants en suspension, le flux de circulation et la possibilité que les accès proches de la chambre froide favorisent davantage que prévu la circulation d'air chaud et de débris.

Que faut-il inscrire dans le rapport de maintenance après une intervention liée à un encrassement ?

Un rapport utile doit permettre au technicien suivant de comprendre à la fois l'état et la cause du problème. Notez les symptômes observés, la face du serpentin la plus affectée, le type de contamination, l'état des ventilateurs, la présence éventuelle de dommages sur les ailettes, la méthode de nettoyage utilisée et l'évolution des conditions de fonctionnement après l'intervention. Si le site présente des sources récurrentes de contamination, consignez-les clairement.

Ce niveau de détail est important. Il permet de faire la distinction entre « le serpentin s'est à nouveau encrassé » et « l'unité est installée dans une zone fortement contaminée et nécessite un rythme de maintenance différent ».

Quelle est la règle la plus pratique pour les équipes après-vente ?

Ne jugez pas un condenseur de type V uniquement d'après la pression ou uniquement d'après son apparence. Analysez les symptômes de fonctionnement, inspectez les deux faces du serpentin et reliez vos constatations à l'environnement du site. Lorsque l'augmentation de la pression de condensation, un débit d'air irrégulier et un blocage visible apparaissent simultanément, le serpentin n'est plus simplement sale. Il affecte déjà la fiabilité, et c'est le moment d'agir avant que le compresseur ne subisse les conséquences du retard.
