Quelles tailles de systèmes frigorifiques utilisent généralement un condenseur en V ?

Un condenseur en V n'est généralement pas choisi pour son aspect original. Il est choisi lorsqu'un système frigorifique a dépassé les limites pratiques d'un simple condenseur à air à face plane ou à face unique, tout en nécessitant une solution efficace de rejet de chaleur extérieure, avec un encombrement maîtrisé et un débit d'air régulier. C'est pourquoi la question porte moins sur une puissance unique en chevaux que sur la position du système entre les équipements compacts préassemblés et les charges frigorifiques commerciales ou industrielles plus importantes.

Dans le langage courant des projets, les conceptions en V sont le plus souvent associées aux systèmes frigorifiques de taille moyenne à relativement grande. Les deux faces de la batterie forment un V, tandis que les ventilateurs sont disposés pour aspirer ou refouler l'air à travers les deux côtés. Cela augmente la surface d'échange thermique sans nécessiter l'emprise au sol importante d'une large batterie horizontale. Pour les installateurs de chambres froides, les fabricants OEM et les acheteurs d'équipements, cette géométrie est importante lorsque l'espace en toiture, l'accès pour la maintenance, le parcours de l'air et la stabilité de la condensation doivent être équilibrés simultanément.

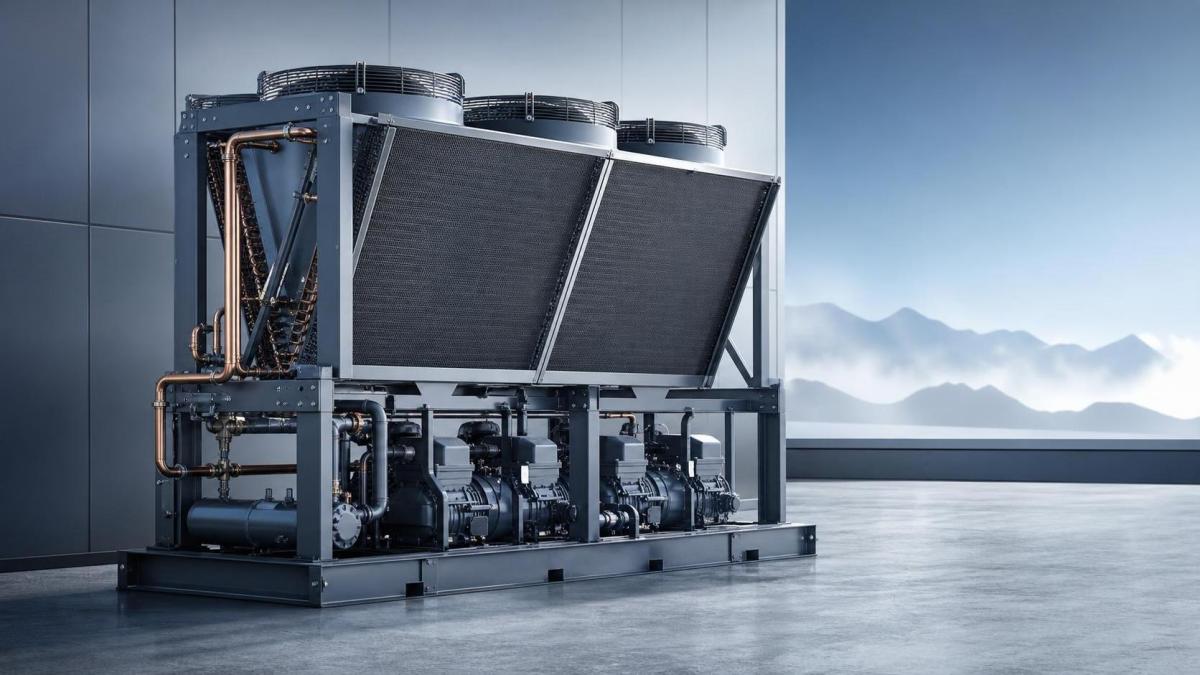

La réponse courte est que les groupes de condensation équipés d'un condenseur en V sont couramment utilisés dans les groupes de condensation de taille moyenne, les systèmes à racks parallèles et les installations frigorifiques de chambres froides de grande taille, plutôt que dans les équipements autonomes très compacts. Les petits systèmes destinés aux chambres froides accessibles, aux vitrines ou aux armoires enfichables utilisent souvent des condenseurs à ailettes compacts, car la charge thermique est limitée et la structure doit rester simple. Lorsque la capacité du système augmente et que le côté condensation doit évacuer une quantité de chaleur nettement supérieure, la configuration en V devient plus intéressante.

Quand le seuil de dimensionnement évolue généralement

Il n'existe pas de seuil de capacité universel applicable à tous les réfrigérants, à tous les climats et à toutes les catégories de produits. Une chambre de congélation basse température et une salle de transformation à température positive peuvent présenter des comportements très différents, même si la puissance du compresseur semble similaire sur le papier. Toutefois, dans la pratique de la sélection des équipements, les condenseurs en V sont beaucoup plus courants lorsque le système dépasse le stade des unités intégrées de petite taille et passe à des projets nécessitant un équipement de condensation extérieur dédié.

Cela comprend souvent :

• Les chambres froides commerciales présentant une demande de refroidissement modérée à élevée
• Les systèmes de congélation et de refroidissement à portes multiples utilisant des groupes de condensation déportés
• Les applications de transformation alimentaire ou de logistique frigorifique dans lesquelles le contrôle de la température de condensation influe sur les coûts d'exploitation
• Les applications équipées de plusieurs évaporateurs partageant une même section de condensation
• Les projets où l'espace d'installation est limité, mais où la capacité de rejet de chaleur doit néanmoins augmenter

En d'autres termes, la configuration en V apparaît généralement lorsque le condenseur n'est plus un simple accessoire, mais un élément déterminant des performances du système. À ce stade, la disposition des ventilateurs, la surface frontale de la batterie et le risque de recirculation de l'air deviennent des questions de conception plutôt que des éléments secondaires.

Pourquoi cette configuration est courante dans les systèmes moyens et grands

Le principal avantage réside dans la densité de la surface d'échange thermique. Un condenseur en V peut offrir une surface de batterie relativement importante dans une emprise au sol compacte. Cela est utile lorsqu'un projet nécessite une capacité supérieure, mais ne permet pas d'augmenter indéfiniment la longueur du condenseur. Cette configuration améliore également la conception structurelle de l'équipement : les moteurs de ventilateurs, les panneaux de maintenance et les raccordements de tuyauterie peuvent être organisés de manière à faciliter l'entretien, mieux que dans certaines configurations planes surdimensionnées.

Le comportement de l'air constitue une autre raison. Dans les systèmes de grande taille, un débit d'air irrégulier et la recirculation de l'air chaud peuvent entraîner une pression de condensation instable, notamment lorsque la température ambiante est élevée. Une structure en V favorise souvent un parcours de l'air plus maîtrisé qu'une installation de condenseur à plan unique encombrée. Cela ne signifie pas qu'elle résout tous les problèmes du site, mais elle offre aux concepteurs davantage de possibilités pour gérer la surface de la batterie et les performances des ventilateurs sans occuper un espace d'installation excessif.

C'est également pourquoi les fabricants qui fournissent des projets de chambres froides s'appuient souvent sur cette configuration dans les gammes intermédiaire et supérieure de leurs condenseurs. Des entreprises telles que Shandong Boer Refrigeration Equipment, qui travaillent dans les domaines des refroidisseurs d'air, des condenseurs, des groupes de condensation, des chambres froides modulaires, des panneaux sandwich et des portes de chambres froides, abordent cette question de sélection dans le contexte global du système plutôt que comme un simple choix de composant. Dans les projets réels, la forme du condenseur doit être adaptée simultanément à la charge de l'évaporateur, au volume de la chambre, aux conditions ambiantes de conception, à la longueur des tuyauteries et aux exigences de maintenance.

Les éléments souvent mal évalués

Une confusion fréquente consiste à penser qu'un modèle en V signifie automatiquement « grande installation industrielle ». Ce n'est pas nécessairement le cas. De nombreux systèmes frigorifiques commerciaux de taille moyenne utilisent des condenseurs en V, car ils offrent un compromis pertinent entre capacité et encombrement. Une autre erreur, inverse, consiste pour certains acheteurs à penser qu'un condenseur peut être sélectionné uniquement en fonction de la puissance du compresseur. Cela entraîne généralement des problèmes. Le dimensionnement du condenseur dépend du réfrigérant, de la température d'évaporation, de la température de condensation cible, de la température de l'air ambiant, du débit d'air et du régime de fonctionnement du système.

Par exemple, une chambre froide basse température utilisant du R404A dans des conditions ambiantes exigeantes peut nécessiter un condenseur plus robuste qu'une application à température positive dotée d'un compresseur de puissance nominale similaire. La chaleur rejetée au condenseur comprend non seulement la charge de l'évaporateur, mais également le travail du compresseur. C'est pourquoi une « même taille de compresseur » ne signifie pas toujours une « même taille de condenseur ».

Quand une machine intégrée de plus petite taille est plus adaptée

Dans de nombreux cas, un condenseur en V n'est tout simplement pas nécessaire. Les petites chambres froides, notamment lorsque la rapidité d'installation et le faible espace mécanique disponible sont plus importants qu'une capacité de condensation extérieure évolutive, tirent souvent avantage d'un équipement intégré. Un bon exemple est une machine tout-en-un compacte conçue autour d'un circuit frigorifique assemblé en usine. Dans un modèle tel que BOR-LF012P1GC, le compresseur, le condenseur, l'évaporateur, le détendeur et le système de commande électrique sont regroupés dans un seul ensemble, avec une alimentation 230V/50Hz/1-phase, le réfrigérant R404A et des options d'installation murale ou au plafond.

Ce type d'unité répond à une autre problématique de projet. Au lieu de chercher à optimiser une section de condensation à air de plus grande taille, l'acheteur souhaite réduire le temps d'installation, éviter les soudures sur site et maintenir une petite chambre basse température en fonctionnement avec une maintenance simple. Ainsi, la présence ou l'absence d'un condenseur en V ne constitue pas en soi un critère de qualité ; elle reflète l'échelle du système, la méthode d'installation et la complexité du projet.

Comment évaluer l'adéquation dans un projet réel

Si le projet en est encore au stade de la conception, trois questions permettent généralement de déterminer si un condenseur en V se situe dans la plage envisagée.

• Le système est-il une installation à condensation déportée plutôt qu'une armoire autonome ou un monobloc compact ?
• La charge frigorifique nécessite-t-elle une surface frontale de batterie plus importante afin de maintenir des performances de condensation raisonnables dans les conditions ambiantes locales ?
• L'espace d'installation disponible est-il davantage limité en largeur ou en configuration qu'en volume vertical ?

Si la réponse à la plupart de ces questions est oui, l'option en V devient plus probable. La décision finale doit toutefois reposer sur une sélection thermique appropriée et une bonne correspondance entre les équipements, et non sur une préférence de forme. Le matériau de la batterie, l'espacement des ailettes, les caractéristiques des ventilateurs, l'environnement corrosif, les limites de bruit et les dégagements nécessaires à la maintenance sont tous importants. Dans les environnements côtiers ou poussiéreux, par exemple, la durabilité du condenseur et l'accès pour le nettoyage peuvent influencer la sélection autant que la capacité nominale.

Alors, quelles tailles de systèmes frigorifiques utilisent généralement un condenseur en V ? Dans la pratique de la réfrigération, il s'agit principalement des systèmes déportés de taille moyenne à grande, pour lesquels les performances du condenseur, la maîtrise de l'encombrement et la gestion du débit d'air commencent à avoir une incidence sur l'économie et la fiabilité du projet. Les très petits systèmes n'en ont généralement pas besoin. Les systèmes de très grande taille peuvent l'intégrer dans le cadre d'un ensemble conçu sur mesure plus large. La manière la plus pertinente de l'appréhender n'est donc pas de se demander s'il est « grand ou petit », mais de déterminer si la charge du système et les conditions du site ont atteint un niveau où la géométrie du condenseur modifie concrètement les performances.
