Quelles conditions de circulation de l’air rendent un condenseur en V plus efficace ?

Quelles conditions de circulation de l'air rendent un condenseur de type V plus efficace ?

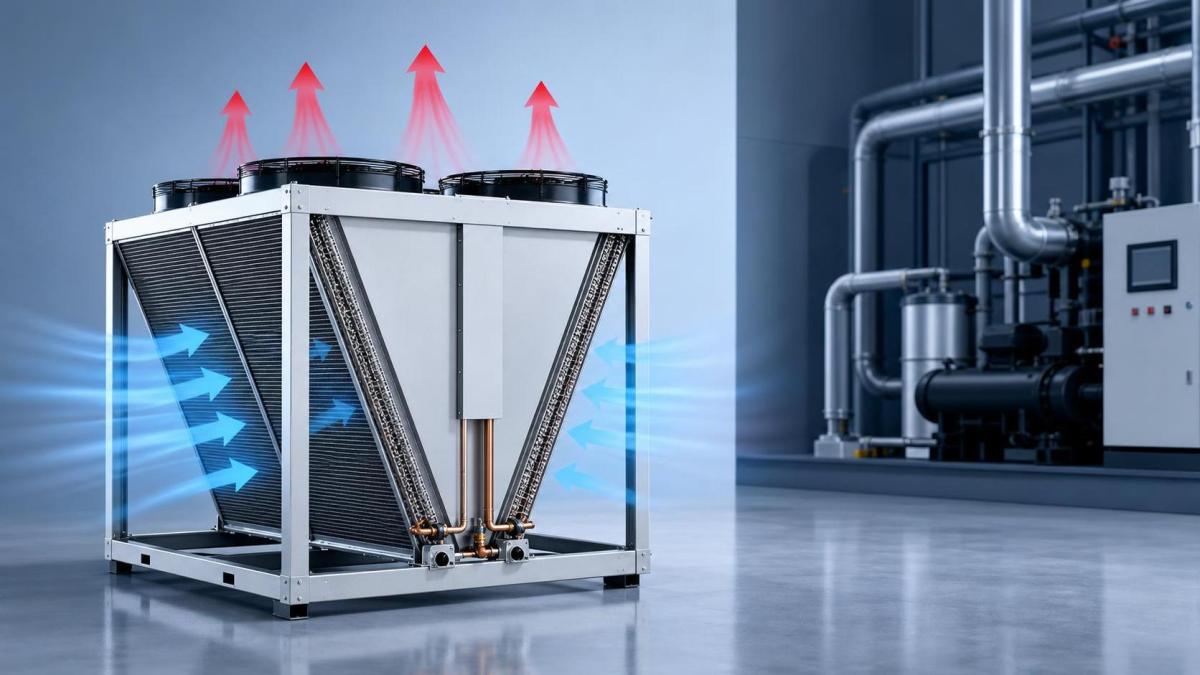

L'efficacité d'un condenseur de type V ne dépend pas uniquement de la surface de la batterie. Dans les projets frigorifiques réels, la qualité de la circulation de l'air est souvent aussi importante que la surface d'échange thermique, le nombre de ventilateurs ou la conception du circuit frigorifique. Une configuration en V peut être très efficace, car elle fait circuler l'air à travers deux faces de batterie inclinées et utilise la zone de refoulement commune située au-dessus. Toutefois, cette géométrie ne fonctionne correctement que lorsque l'air entrant est stable, uniformément réparti et peut sortir de l'unité sans être repris.

C'est à ce niveau que les évaluations techniques présentent souvent des erreurs. Un condenseur peut répondre aux attentes de conception sur le papier, mais être moins performant sur le terrain parce que l'air qui l'entoure est chaud, turbulent, obstrué ou déjà contaminé par son propre refoulement. Lorsque l'on demande si un condenseur de type V est « plus efficace », la question la plus précise est la suivante : dans quelles conditions de circulation de l'air la configuration en V transforme-t-elle réellement son avantage structurel en une température de condensation plus basse et une meilleure stabilité du système ?

Une prise d'air uniforme est plus importante qu'un volume d'air maximal

On suppose souvent qu'une puissance de ventilateur plus élevée garantit automatiquement de meilleures performances du condenseur. Ce n'est pas le cas, en particulier avec un condenseur de type V. La première question est de savoir si les deux faces de la batterie reçoivent un flux d'air entrant raisonnablement uniforme. Si un côté aspire de l'air ambiant propre tandis que l'autre fait face à un mur, au rejet d'air chaud d'un équipement ou à un couloir technique encombré, l'utilisation effective de la batterie devient irrégulière. Une partie de la surface d'échange thermique fonctionne dans des conditions proches des conditions nominales, tandis qu'une autre fonctionne avec une température d'air entrant plus élevée ou une vitesse frontale plus faible.

Ce déséquilibre augmente la pression de condensation plus rapidement que de nombreux exploitants ne le prévoient. Même si les ventilateurs continuent à déplacer un volume d'air total important, la capacité utile d'évacuation de la chaleur par mètre carré de batterie diminue, car l'air ne traverse pas uniformément la surface à ailettes. En termes techniques, une unité de type V performante privilégie une charge équilibrée des faces plutôt que des zones isolées à grande vitesse.

Pour cette raison, la distance d'installation n'est pas un simple détail de génie civil. L'unité doit disposer d'un espace ouvert suffisant au niveau des entrées d'air des batteries afin d'éviter les zones mortes, ainsi que d'un espace de refoulement suffisant au-dessus du plateau des ventilateurs pour empêcher l'étranglement du flux. Dans les sites de réfrigération commerciale et de stockage frigorifique, ce point devient particulièrement important lorsque plusieurs unités extérieures sont installées côte à côte pour réduire l'emprise au sol.

L'air optimal est frais, suffisamment sec et non déjà perturbé

Un condenseur de type V fonctionne au mieux lorsqu'il aspire de l'air ambiant proche des conditions extérieures réelles, et non de l'air déjà réchauffé par des condenseurs voisins, des groupes électrogènes, des murs ou des surfaces exposées au soleil. Cela semble évident, mais la recirculation reste l'un des problèmes les plus persistants sur le terrain. Comme l'air refoulé sort vers le haut depuis le centre du V, une mauvaise configuration du site peut créer une boucle dans laquelle l'air chaud revient vers l'une des faces de la batterie ou vers les deux. Dans ce cas, le condenseur n'évacue plus la chaleur contre la température ambiante réelle. Il fonctionne en quelque sorte contre son propre air rejeté.

La pénalité peut être importante par temps chaud, notamment dans les cours d'usine compactes ou sur les installations en toiture équipées de murs d'acrotère. Le problème n'est pas propre aux conceptions de type V, mais la forme rend la gestion de la circulation de l'air plus sensible, car les deux batteries entretiennent une relation aérodynamique. Si l'air refoulé ne peut pas monter et se disperser correctement, l'avantage attendu de la géométrie en V s'affaiblit.

L'humidité est un facteur secondaire pour les condenseurs à air par rapport à la température de bulbe sec ambiante, mais l'humidité joue tout de même un rôle indirect. Dans les environnements poussiéreux ou graisseux, l'air humide peut favoriser l'accumulation de dépôts sur les ailettes. Lorsque l'encrassement augmente, la résistance statique s'accroît et le ventilateur doit travailler davantage pour déplacer la même masse d'air. La perte d'efficacité ne provient alors pas des conditions météorologiques elles-mêmes, mais de la manière dont l'environnement dégrade la propreté de la batterie au fil du temps.

La vitesse frontale doit être suffisante, mais pas excessive

Il existe également une limite pratique à l'utilité de la circulation de l'air. Une vitesse frontale très faible réduit l'évacuation de la chaleur, car une quantité d'air insuffisante traverse le faisceau d'ailettes. Une vitesse localisée excessivement élevée peut également devenir inefficace si elle augmente de manière disproportionnée la consommation énergétique du ventilateur, crée des champs de pression non uniformes sur la batterie ou pousse davantage de saletés dans les ailettes. L'évaluation technique doit donc prendre en compte l'équilibre entre la perte de charge côté air, le choix du ventilateur, l'espacement des ailettes et le niveau de contamination prévu sur le site.

C'est pourquoi deux condenseurs présentant une capacité nominale similaire peuvent se comporter différemment en service. La meilleure unité est souvent celle dont la géométrie du ventilateur et de la batterie est adaptée à une résistance réaliste à l'écoulement de l'air, et non uniquement à des conditions d'essai idéales. Les fabricants disposant d'un contrôle de production stable accordent généralement une grande attention à la qualité de l'expansion des tubes, à l'alignement des ailettes et aux tolérances du caisson, car ces détails influencent la régularité avec laquelle l'air est aspiré à travers la batterie. Dans la fabrication frigorifique, il ne s'agit pas d'une simple qualité esthétique ; ces éléments influencent directement la répétabilité des performances thermiques.

Des ailettes propres et des passages dégagés font partie des conditions de circulation de l'air

La circulation de l'air est souvent considérée uniquement comme une variable environnementale, mais pour les condenseurs, elle inclut également l'état de la batterie elle-même. Les ailettes pliées, les entrées obstruées, les films plastiques détachés, les résidus d'emballage, le duvet végétal, la poussière et les débris chargés d'huile réduisent tous la surface effective de passage de l'air. Dans un condenseur de type V, cela peut affecter davantage une face de la batterie que l'autre, ce qui entraîne à nouveau le problème de déséquilibre évoqué précédemment.

Un contrôle pratique sur site est simple : si les moteurs des ventilateurs fonctionnent normalement mais que la pression de refoulement tend à augmenter pendant les périodes chaudes, l'évaluateur ne doit pas examiner uniquement la charge de réfrigérant ou les paramètres de régulation. L'inspection du côté air est tout aussi importante. Un encrassement irrégulier, un accès insuffisant pour le lavage ou des protections installées trop près de la batterie peuvent compromettre le choix d'un condenseur pourtant techniquement adapté.

Cela s'applique également aux déploiements de chaînes du froid conteneurisées et modulaires. Dans des applications telles que l'entreposage temporaire, les opérations sur sites isolés ou la logistique du transport des denrées alimentaires, les systèmes compacts sont souvent choisis parce qu'ils peuvent être déployés rapidement. Une solution commel'entreposage frigorifique conteneurisé peut intégrer les équipements frigorifiques, la structure isolée et les systèmes de commande dans un format transportable, mais le côté condenseur dépend toujours d'une circulation d'air extérieur appropriée. Le fonctionnement prêt à l'emploi ne dispense pas de prévoir un dégagement suffisant pour la prise d'air, un espace de refoulement et un accès pour la maintenance.

Ce que les évaluateurs techniques doivent réellement vérifier

Pour déterminer si les conditions de circulation de l'air sont adaptées à un condenseur de type V, les points suivants sont généralement plus pertinents que les affirmations générales sur la « haute efficacité » :

• Les deux faces de la batterie sont-elles exposées de manière similaire à l'air ambiant entrant ?
• Les murs, toitures ou unités adjacentes présentent-ils un risque de recirculation ?
• L'air refoulé dispose-t-il d'une voie d'évacuation verticale dégagée ?
• L'espacement des ailettes correspond-il au niveau de poussière et d'encrassement prévu sur le site ?
• L'accès pour l'entretien permet-il un nettoyage régulier de la batterie sans négligence partielle ?
• Le choix du ventilateur est-il adapté à la résistance réelle du côté air plutôt qu'au seul débit d'air nominal ?

Ces vérifications sont souvent plus utiles que la comparaison isolée des dimensions indiquées dans les catalogues. En pratique, les installations de type V les plus performantes sont celles dans lesquelles la circulation de l'air est considérée comme une condition du système, et non comme une simple caractéristique du ventilateur.

Un critère de conclusion

Un condenseur de type V est plus efficace lorsqu'il peut aspirer un air frais et dégagé de manière uniforme sur les deux faces de la batterie, maintenir une vitesse frontale suffisante sans résistance excessive et évacuer l'air chaud sans recirculation. Si l'une de ces conditions est compromise, la configuration en V peut toujours fonctionner, mais elle ne fournira pas tout l'avantage associé à sa conception.

Pour l'évaluation technique, c'est la bonne approche à adopter. Il ne faut pas seulement se demander si le condenseur est suffisamment grand. Il faut vérifier si la circulation de l'air environnant permet à la batterie de fonctionner comme prévu. Dans les systèmes de réfrigération commerciale et de stockage frigorifique, cette distinction sépare souvent des performances acceptables d'un fonctionnement constamment efficace.
