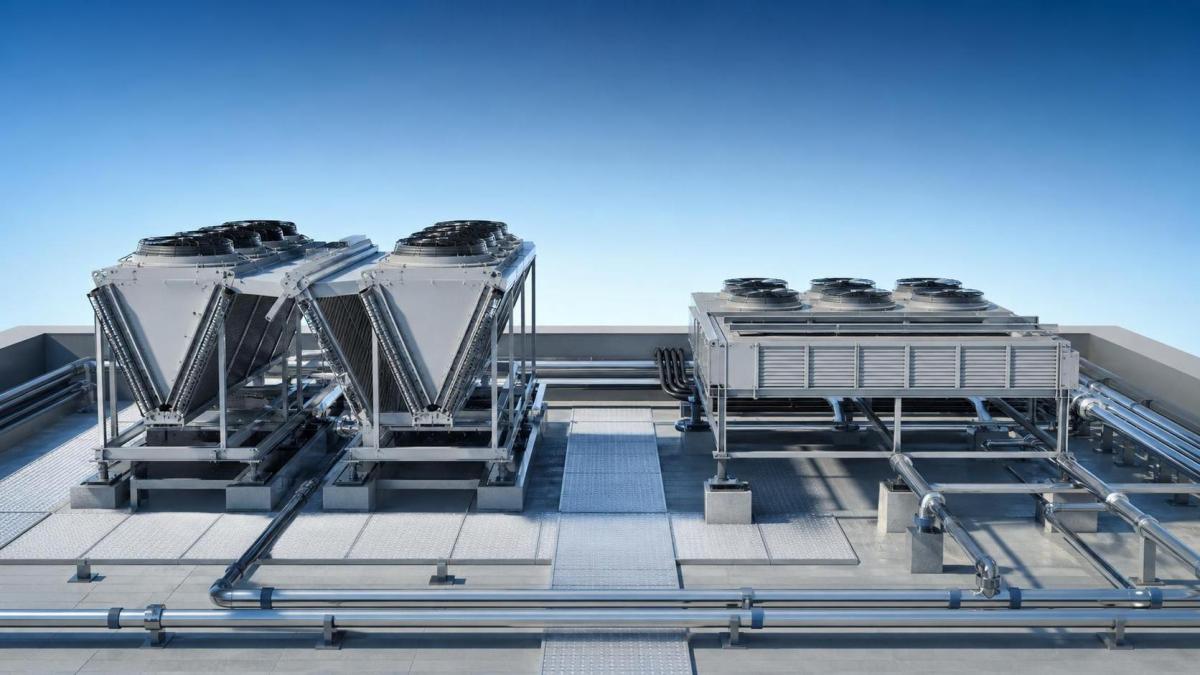

Condenseur en V ou condenseur plat : lequel convient à un espace limité sur le toit ?

Commencez par la véritable contrainte, et non par le plan de toiture

Lorsque l'espace disponible sur la toiture est limité, le condenseur de type V est généralement sélectionné rapidement, car son encombrement paraît plus réduit sur le plan. C'est souvent une bonne première intuition, mais c'est aussi à ce stade que de nombreux projets rencontrent des problèmes. Un condenseur n'est pas seulement un rectangle sur un plan d'implantation. Il nécessite une prise d'air dégagée, un rejet d'air propre, un accès pour la maintenance, un support structurel et suffisamment d'espace pour maintenir des performances stables en été. Si vous comparez uniquement les dimensions au sol, vous risquez de choisir l'unité qui s'adapte à la toiture, mais qui pénalise le système.

Pour les chefs de projet et les responsables de l'ingénierie, la question pratique est la suivante :manquez-vous d'emprise au sol, de hauteur, d'espace de maintenance, ou des trois à la fois ? Un condenseur de type V et un condenseur plat répondent à des problèmes différents, même si tous deux peuvent techniquement être installés.

Points à vérifier avant de comparer les options de condenseur de type V et de condenseur plat

• Emprise disponible sur la toiture après déduction des passages, des acrotères, des chemins de câbles et du tracé des tuyauteries.
• Restrictions de hauteur liées aux écrans, aux structures voisines ou aux exigences d'urbanisme.
• Capacité de rejet de chaleur requise à la température ambiante réelle de conception, et non à un point nominal du catalogue.
• Accès pour la maintenance des moteurs de ventilateurs, le nettoyage des batteries, les contrôles électriques et le levage en toute sécurité.
• Parcours de l'air, notamment la possibilité que l'air chaud rejeté soit recyclé.
• Répartition de la charge sur la toiture et risque éventuel lié aux charges ponctuelles pour la structure.
• Limites acoustiques en limite de propriété ou à proximité des espaces occupés situés en dessous.

Cette première analyse permet généralement de réduire les options plus rapidement qu'une longue réunion consacrée aux spécifications.

Dans quels cas le condenseur de type V est généralement avantageux

Un condenseur de type V constitue généralement le meilleur choix lorsque l'emprise au sol est limitée, mais que la hauteur disponible reste suffisante. Comme les faces des batteries sont disposées en V, il est possible d'obtenir une surface d'échange thermique relativement importante sans étendre excessivement l'unité sur la toiture. Cela est important pour les projets de modernisation de chambres froides, les bâtiments à usage mixte et les sites dont la toiture est déjà encombrée de gaines, d'évents ou d'équipements solaires.

Il est également utile lorsque les parcours de tuyauteries doivent rester compacts. Un regroupement plus étroit des équipements peut simplifier le routage et éviter que la toiture ne donne l'impression de s'être transformée en zone technique. Pour les systèmes de réfrigération de grande taille, cela peut représenter un avantage important en matière de coordination.

L'erreur courante consiste à supposer qu'une emprise réduite signifie une installation plus facile. En réalité, une unité de type V peut être plus difficile à manipuler si le levage par grue est délicat, si le côté maintenance est encombré ou si l'écran de toiture bloque le rejet d'air. Si la hauteur disponible est limite, le gain d'espace peut disparaître une fois les dégagements nécessaires pris en compte.

Dans quels cas un condenseur plat constitue le meilleur choix

Les condenseurs plats sont plus adaptés lorsque la hauteur constitue la contrainte principale, lorsque l'apparence de la toiture est importante ou lorsque les équipes de maintenance ont besoin d'un accès direct par le dessus et par les côtés. Ils sont plus faciles à comprendre lors des revues d'implantation, car le schéma d'écoulement de l'air est généralement plus simple et le profil de l'unité est plus bas. Sur certaines toitures, ce profil réduit peut faire la différence entre une approbation sans difficulté et une nouvelle conception.

Ils peuvent également constituer le choix le plus sûr lorsque le nettoyage des batteries doit être fréquent. La poussière, la graisse, les débris de peuplier ou les retombées industrielles modifient rapidement les exigences de maintenance. Une implantation qui semble compacte le premier jour peut devenir coûteuse lorsque les techniciens ne peuvent pas atteindre confortablement les surfaces des batteries six mois plus tard.

Le compromis est évident : les unités plates nécessitent généralement davantage de surface de toiture pour assurer la même fonction. Si l'emprise disponible sur le site est réellement limitée, cela peut mettre fin immédiatement à la discussion.

Un tableau de décision rapide pour les réunions de présélection

Ne jugez pas les performances uniquement d'après la forme

C'est à ce stade que la sélection devient plus exigeante. La forme influence le flux d'air et l'implantation, mais elle ne détermine pas automatiquement l'efficacité ni la fiabilité. Vous devez également comparer la surface de batterie, la configuration des ventilateurs, la température ambiante de conception, l'espacement des ailettes, les spécifications des moteurs et la manière dont le condenseur interagira avec l'unité de condensation.

Dans les projets utilisant une installation de réfrigération centralisée, le choix du condenseur doit être compatible avec la stratégie de régulation et le profil de fonctionnement de l'installation. Par exemple, un système compact basé sur une unité de condensation parallèle peut réduire la dispersion des équipements et simplifier l'étagement de la capacité, notamment lorsque le fonctionnement à charge partielle est important. Le modèle indiqué ZFI180KQE-TRD-523*4 est spécifié à -45℃/35℃ avec une puissance frigorifique de 99.04KW et un COP de 1.22, et les configurations en parallèle peuvent également contribuer à la redondance, à la maintenance en ligne et à l'efficacité d'utilisation de l'espace. Cela ne signifie pas automatiquement qu'il favorise une implantation de type V, mais le condenseur doit être examiné comme un élément de l'ensemble de l'installation, et non comme un équipement de toiture isolé.

Les vérifications qui évitent des reprises coûteuses par la suite

Parcours de l'air : Examinez les murs, les écrans et les structures situées aux niveaux supérieurs à proximité. Si l'air chaud peut revenir vers la batterie, la température de condensation augmente et l'implantation qui semblait judicieuse sur la toiture ne l'est plus.

Zone de maintenance : Déterminez où se tient le technicien, où s'ouvrent les panneaux et comment les batteries sont nettoyées. De nombreux choix d'équipements de toiture sont approuvés par des personnes qui ne les entretiendront jamais.

Charge structurelle : Le poids total est important, mais sa répartition l'est également. Une unité qui économise de la surface peut concentrer davantage les charges.

Propagation du bruit : Le bruit des ventilateurs peut être réfléchi par les acrotères et les structures voisines. Un équipement plus haut n'est pas toujours plus bruyant, mais il peut se comporter différemment dans l'environnement bâti.

Extension future : Si la charge de refroidissement est susceptible d'augmenter, prévoyez un espace pour ajouter de la capacité de condensation ou permettre une extension modulaire côté installation. Cela est encore plus important lorsque le circuit de réfrigération est conçu autour de configurations parallèles de 2-8 compresseurs ou d'une redondance étagée.

e qui mène généralement à la bonne décision

Choisissez un condenseur de type V lorsque l'emprise au sol de la toiture constitue la contrainte principale, que la hauteur disponible est suffisante et que vous pouvez garantir un flux d'air dégagé ainsi qu'un accès pratique pour la maintenance. Choisissez un condenseur plat lorsque la hauteur, la simplicité de maintenance ou les contraintes d'approbation sont plus importantes que l'économie de surface au sol.

Si l'équipe projet n'arrive pas à se mettre d'accord, réalisez un exercice pratique : délimitez sur le plan de toiture la véritable zone d'installation, la zone de maintenance et la zone interdite à la construction. Comparez ensuite les deux types de condenseurs en fonction de la charge réelle du système, et non d'une capacité générique. Cela permet généralement de trancher plus rapidement que de débattre de la forme. Dans les projets de réfrigération soumis à de fortes contraintes, la meilleure solution est rarement l'unité qui s'adapte uniquement au plan. C'est celle qui continue à fonctionner correctement, qui peut toujours être entretenue et qui n'entraîne pas de coûts d'exploitation évitables après la mise en service.
