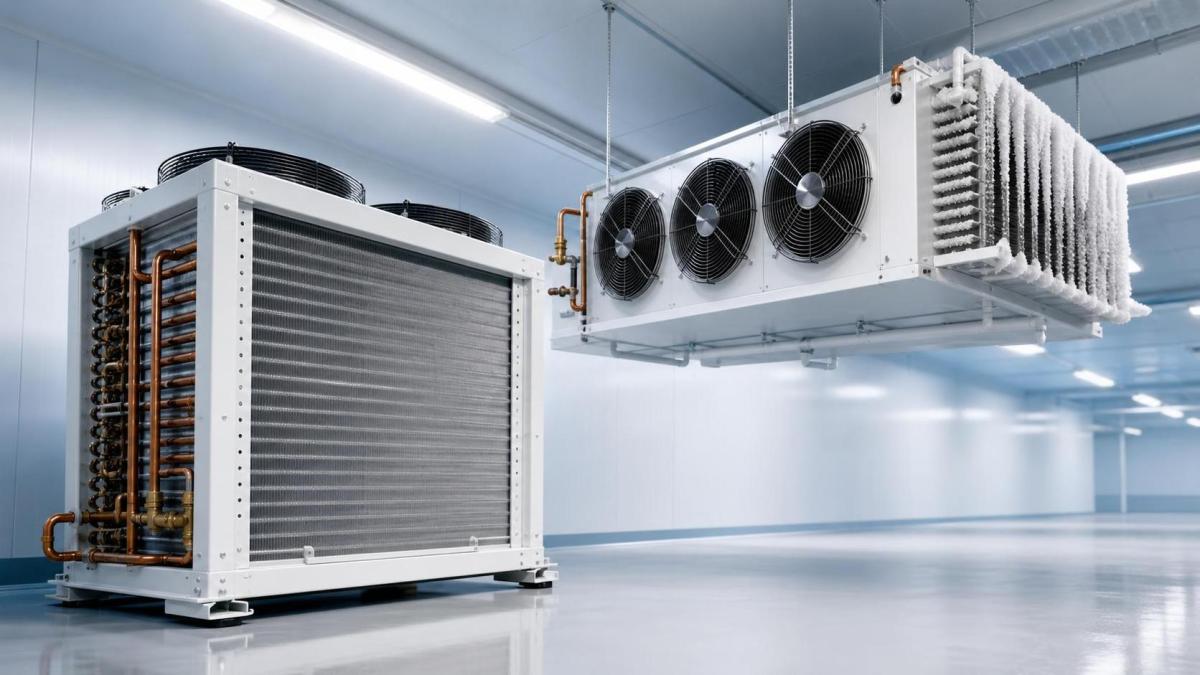

Comment évaluer l’adéquation de la capacité de l’évaporateur dans un condenseur de type H 402CD

Commencez par la puissance frigorifique nette de l’évaporateur, et non par le chiffre mis en avant sur la plaque signalétique

Lors de la vérification de la compatibilité des capacités pour un condenseur de type H 402CD, la première erreur que je constate généralement consiste à comparer le modèle du condenseur avec le chiffre publié le plus élevé de l’évaporateur, puis à s’arrêter là. Cela ne suffit pas. Ce qui compte, c’est de savoir si l’évaporateur peut fournir une puissance frigorifique effective à la température d’évaporation réelle, avec le fluide frigorigène, les conditions de givrage et le débit d’air prévus en fonctionnement.

Si la charge du système nécessite 10 kW à basse température et que l’évaporateur n’atteint cette valeur qu’avec un autre fluide frigorigène ou dans des conditions d’aspiration plus chaudes, la compatibilité est déjà incorrecte. Pour l’évaluation technique, commencez par définir le point de fonctionnement, puis comparez les équipements.

Vérifiez ces paramètres avant de comparer les capacités

• Fluide frigorigène utilisé dans le tableau de puissance
• Température cible de la chambre ou du caisson
• Température d’évaporation
• Indiquer si la valeur publiée correspond à la puissance totale ou à la puissance effective
• Réglage du débit d’air et conditions de puissance du ventilateur
• Écartement des ailettes, en particulier pour les chambres basse température sujettes au givrage
• Méthode de dégivrage et apport de chaleur du dégivrage

Si un seul de ces paramètres diffère entre deux sources de données, votre conclusion peut suffisamment s’écarter de la réalité pour provoquer des cycles courts, une mauvaise descente en température ou un fonctionnement inutilement prolongé du compresseur.

Suivez une méthode d’évaluation simple reflétant le comportement réel du système

Pour vérifier la compatibilité avec le condenseur de type H 402CD, il est généralement plus efficace de procéder dans l’ordre suivant :

1. Définir la charge de la chambre dans les conditions de dimensionnement.
2. Identifier le fluide frigorigène et la température d’évaporation auxquels le système fonctionnera réellement.
3. Lire la puissance effective de l’évaporateur à ce même point.
4. Vérifier que le condenseur et le groupe de condensation peuvent rejeter la chaleur correspondante dans les conditions ambiantes prévues.
5. Vérifier le débit d’air, la portée du flux, la surface de la batterie et les détails du dégivrage afin de s’assurer que la puissance publiée est exploitable dans la configuration réelle de la chambre.

Cette séquence vous évite d’approuver une compatibilité qui semble correcte sur le papier, mais qui échoue dès que les contraintes d’installation apparaissent.

Ne mélangez pas puissance totale et puissance effective

Ce point mérite une attention particulière. Lors de la sélection d’un évaporateur, la puissance totale comprend davantage que l’effet frigorifique réellement utile à l’évacuation de la charge thermique de la chambre. La puissance effective reflète mieux la puissance effectivement reçue par la chambre.

Prenons comme exemple l’évaporateur commercial plafonnier 404D. Avec du R404A/R507A à 0°C, la puissance frigorifique totale publiée est de 15.60 kW, tandis que la puissance frigorifique effective est de 12.07 kW. À -18°C, la puissance totale est de 10.64 kW et la puissance effective de 9.92 kW. Si l’évaluateur compare la demande côté condenseur à la puissance totale alors que le projet nécessite une puissance frigorifique utile côté chambre, l’évaporateur peut sembler surdimensionné alors qu’il est tout juste suffisant.

Dans les chambres basse température, cet écart est encore plus important, car le givrage, le fonctionnement des ventilateurs et les interruptions dues au dégivrage réduisent tous les performances pratiques.

Faites la correspondance à la température d’évaporation réelle, et non à un point de catalogue pratique

Un raccourci courant consiste à utiliser la ligne de catalogue la plus proche sans vérifier si les conditions d’aspiration sont réalistes pour l’application. Cela conduit à des sélections trop optimistes. Un condenseur de type H 402CD desservant un magasin à température positive et le même modèle desservant un congélateur ne doivent pas être évalués sur la même base pour l’évaporateur, même si les dimensions des chambres semblent proches.

Le volume d’air et la portée du flux peuvent confirmer ou compromettre une compatibilité correcte

Même lorsque les chiffres correspondent, une mauvaise distribution de l’air peut donner l’impression que l’évaporateur est sous-dimensionné. Les évaluateurs techniques doivent examiner le nombre de ventilateurs, le volume d’air et la portée du flux en fonction de la géométrie de la chambre. Une unité offrant un débit d’air de 14400/15430/15880 m³/h et une portée de 32/33/34 m, par exemple, peut convenir différemment à une chambre longue et à un caisson compact équipé d’étagères ou comportant des obstacles liés au process.

Si le condenseur de type H 402CD est vérifié pour une chambre froide dans laquelle les produits bloquent le retour d’air ou créent des zones chaudes, la puissance indiquée sur la fiche ne sera pas équivalente à la puissance réellement disponible dans la chambre. Il ne s’agit pas, au sens strict de la thermodynamique, d’une incompatibilité avec le condenseur, mais cela devient une incompatibilité du système en fonctionnement.

Examinez attentivement les conditions de givrage et l’écartement des ailettes

C’est à ce niveau que de nombreuses évaluations de congélateurs échouent. Un faible écartement des ailettes peut améliorer la compacité et le transfert thermique initial, mais si la chambre fonctionne dans une atmosphère humide ou si les ouvertures de porte sont fréquentes, l’accumulation de givre modifie rapidement la puissance réelle de la batterie. Un écartement plus important des ailettes offre souvent un résultat plus stable sur l’ensemble du cycle de fonctionnement.

Ainsi, lorsque vous évaluez si l’évaporateur est correctement adapté à un condenseur de type H 402CD, ne demandez pas seulement : « Peut-il couvrir la charge dès le premier jour ? » Demandez-vous plutôt : « Peut-il maintenir un débit d’air exploitable entre deux cycles de dégivrage ? » C’est la question la plus pertinente sur le terrain.

La conception du dégivrage modifie l’équilibre réel des capacités

Pour les systèmes basse température, le dégivrage fait partie intégrante de l’adaptation des capacités, et non d’un simple détail secondaire. La puissance du dégivrage électrique, la configuration de la batterie, le chauffage du bac à condensats et l’intervalle entre les dégivrages influencent tous les performances frigorifiques moyennes quotidiennes. Un évaporateur équipé de tubes chauffants électriques en acier inoxydable et présentant une puissance de dégivrage plus élevée peut éliminer le givre plus rapidement, mais l’évaluateur doit également tenir compte de la fréquence à laquelle la chambre perd sa capacité de refroidissement pendant ces périodes.

Si deux évaporateurs affichent une puissance frigorifique similaire, celui qui assure une meilleure gestion du givre peut en réalité constituer la solution la plus sûre pour une application avec un 402CD exposée à une forte charge d’humidité ou à des accès fréquents.

Vérifiez le circuit de tuyauterie avant d’approuver la sélection

L’adaptation des capacités ne se résume pas à l’examen d’un tableau de performances de batterie. Le diamètre des tuyaux de raccordement, le volume interne, la conception du distributeur et la configuration du circuit frigorifique influencent la stabilité de l’alimentation. Dans les données publiées pour le modèle 404D, le diamètre des tuyaux de raccordement est de 22/42 mm et le volume des tubes est de 10.67 L. Il ne s’agit pas de valeurs de capacité, mais elles sont importantes pour déterminer si l’évaporateur peut être intégré sans provoquer une perte de charge excessive, des problèmes de distribution du liquide ou une régulation instable de la surchauffe.

Cela est particulièrement pertinent lorsque le condenseur de type H 402CD fait partie d’un système de chambre froide plus vaste plutôt que d’une installation monobloc simple.

Une règle de présélection rapide orientée terrain

Avant de valider la sélection, je vérifierais la compatibilité de la manière suivante :

• Si la puissance effective de l’évaporateur au point de dimensionnement réel est inférieure à la charge de la chambre, rejetez-le.
• Si la puissance n’est disponible qu’à une température d’évaporation irréaliste et trop élevée, rejetez-le.
• Si le débit d’air ou la portée du flux ne correspondent pas à la configuration de la chambre, considérez la compatibilité apparente comme peu fiable.
• Si les conditions de givrage sont sévères et que l’écartement des ailettes est trop faible, prévoyez une dégradation des performances et réévaluez la sélection.
• Si l’énergie de dégivrage et les temps d’arrêt sont ignorés, le calcul de compatibilité est incomplet.

Pour l’évaluation technique d’un condenseur de type H 402CD, l’ordre le plus sûr est le suivant : fixer les conditions de dimensionnement, comparer la puissance effective de l’évaporateur à ce point précis, puis confronter le résultat aux réalités liées au débit d’air, au givrage, au dégivrage et à la tuyauterie. Cette séquence permet de détecter la plupart des mauvaises compatibilités avant qu’elles ne deviennent des réclamations de service.
