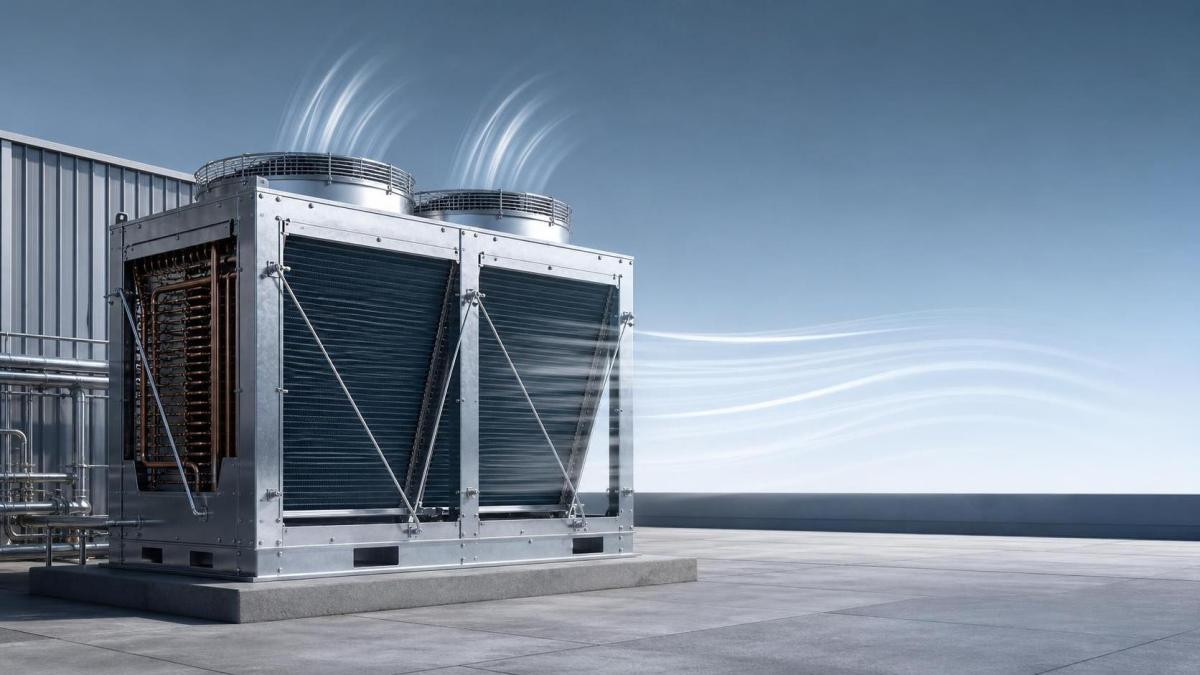

Comment résoudre une pression de condensation élevée dans un condenseur de type H 402CD

Que faut-il vérifier en premier lorsque la pression de refoulement devient trop élevée ?

Commencez par les vérifications rapides susceptibles de modifier la pression de condensation en quelques minutes : le débit d'air du condenseur, le fonctionnement des ventilateurs, l'état de la batterie et la recirculation de l'air ambiant. Sur un H-Type Condenser 402CD, une pression de refoulement élevée n'est souvent pas due à un problème mystérieux côté réfrigérant. Il s'agit généralement d'un problème de rejet de chaleur.

Avant de brancher les manomètres et de prendre des décisions concernant la charge, recherchez des ailettes obstruées, des pales de ventilateur endommagées, une rotation inversée du ventilateur, des moteurs défaillants ou de l'air chaud de refoulement renvoyé à travers la batterie. Si la face de la batterie est visiblement sale ou si l'unité est installée trop près d'un mur ou d'une autre surface de condensation, cela suffit à faire augmenter la pression en charge.

Pour les équipes après-vente, ce point est important, car ajouter ou retirer du réfrigérant avant de corriger le débit d'air fait généralement perdre du temps et peut créer une seconde panne.

Comment savoir si le problème vient du débit d'air ou de la charge de réfrigérant ?

Observez le comportement du système, et pas uniquement la valeur de pression. Si la pression de refoulement augmente rapidement par temps chaud, s'améliore après le lavage de la batterie ou diminue lorsque les ventilateurs sont forcés à fonctionner, le défaut se situe probablement du côté de l'air. Si la sortie du condenseur reste fortement chargée en liquide et que le sous-refroidissement est anormalement élevé après confirmation du débit d'air, une surcharge devient plus probable.

Une séquence pratique sur le terrain est la suivante :

1. Relever la température ambiante et la pression de condensation.
2. Vérifier que tous les ventilateurs du condenseur fonctionnent à la vitesse et dans le sens appropriés.
3. Inspecter et nettoyer la batterie si nécessaire.
4. Vérifier l'existence d'un court-circuit du débit d'air autour de l'unité.
5. Évaluer la charge uniquement ensuite, à l'aide des relevés du système, de l'état du voyant si l'équipement en est équipé et des données de sous-refroidissement autorisées par la conception de l'équipement.

L'erreur courante consiste à considérer chaque alarme de haute pression comme une condition de surcharge. Sur le terrain, les batteries sales et un débit d'air insuffisant apparaissent plus souvent qu'un véritable remplissage excessif.

Une batterie de condenseur sale peut-elle à elle seule provoquer une pression de refoulement fortement élevée ?

Oui. Même une couche modérée de graisse, de poussière, de peluches ou de fibres végétales peut réduire suffisamment le transfert thermique pour augmenter la température de condensation et la charge de travail du compresseur. Sur les condenseurs de type H, l'encrassement commence souvent du côté de l'entrée d'air et peut sembler moins important qu'il ne l'est réellement jusqu'à ce que la batterie soit éclairée par l'arrière ou lavée.

Nettoyez la batterie avec une méthode adaptée au type de contamination. Les débris secs peuvent souvent être éliminés à l'air basse pression ou avec une brosse dans le sens des ailettes. Les dépôts graisseux nécessitent généralement un nettoyant compatible avec les batteries et un rinçage complet. Évitez d'écraser les ailettes ou d'enfoncer davantage la saleté dans le faisceau. Après le nettoyage, comparez à nouveau la pression de refoulement dans des conditions de charge et de température ambiante similaires. Cette comparaison avant-après fournit davantage d'informations qu'un simple contrôle visuel.

Quels problèmes de ventilateur font généralement passer un H-Type Condenser 402CD en fonctionnement haute pression ?

Trois problèmes reviennent régulièrement lors des interventions : un ventilateur qui ne fonctionne pas, un ventilateur qui tourne à l'envers ou un ventilateur qui fonctionne mais ne fournit pas son débit d'air nominal. Le dernier est facile à manquer. Un condensateur faible, une rotation incorrecte après une intervention sur le câblage, des pales déformées ou un moteur qui ralentit sous l'effet de la chaleur peuvent donner l'impression que l'unité est en marche alors que le condenseur manque toujours de débit d'air.

Vérifiez chaque moteur individuellement. Contrôlez l'intensité par rapport à la plaque signalétique du moteur, écoutez les bruits de roulement et recherchez toute vibration anormale au toucher. Si plusieurs ventilateurs sont mis en cascade, assurez-vous que la séquence de commande active réellement un débit d'air supplémentaire lorsque la pression de refoulement augmente.

Quand faut-il suspecter la présence de gaz non condensables ou une surcharge ?

Suspectez-les après avoir écarté le côté air. Les gaz non condensables se manifestent souvent par une pression de refoulement qui reste obstinément élevée même lorsque le condenseur est propre, que les ventilateurs fonctionnent correctement et que les conditions ambiantes sont raisonnables. La relation pression-température peut également ne plus correspondre au réfrigérant utilisé.

Une surcharge est plus probable lorsque l'historique d'entretien indique un ajout récent de réfrigérant, en particulier si celui-ci a été effectué sans méthode claire de charge. Dans ce cas, examinez l'ensemble des éléments : inondation du condenseur, sous-refroidissement élevé et absence de restriction évidente du débit d'air. Ne purgez pas le réfrigérant sur la seule base de la pression. Récupérez-le, pesez-le et rechargez le système conformément aux exigences de l'installation lorsque le diagnostic le justifie.

L'environnement d'installation peut-il être la véritable cause ?

Absolument. Même un condenseur bien conçu peut fonctionner à une température élevée si le site retient la chaleur. Les unités installées dans des passages techniques étroits, sous des auvents bas, à proximité de sorties d'échappement ou dans des endroits où plusieurs condenseurs rejettent leur air dans la même poche d'air recyclent souvent de l'air chaud. Cela augmente la pression de refoulement même lorsque la batterie et les ventilateurs fonctionnent correctement.

Ce point est particulièrement important dans les installations frigorifiques modulaires ou temporaires. Par exemple, avecContainerized Cold Storage, le système frigorifique, la structure isolée et les commandes électriques sont intégrés dans une unité transportable ; son emplacement sur site a donc un impact direct sur l'espace disponible pour la respiration du condenseur. Dans les opérations isolées, sur les sites événementiels ou lors de déploiements d'urgence, les techniciens doivent accorder une attention particulière aux dégagements, au vent dominant et à la possibilité que l'air chaud rejeté revienne vers le côté aspiration.

Quelles mesures vaut-il la peine d'enregistrer avant d'arrêter le système ?

Relevez les mesures qui vous aident à distinguer les symptômes des causes. Au minimum, consignez la température ambiante, la pression de refoulement, la pression d'aspiration, les températures des conduites si elles sont disponibles, l'état des ventilateurs et indiquez si la batterie est propre ou obstruée. Notez également les conditions de charge : descente en température, maintien stable ou cycle avec ouvertures fréquentes des portes.

Ces notes seront utiles ultérieurement si le problème devient intermittent ou doit être transmis à un autre technicien.

Que doivent éviter les équipes après-vente pendant le diagnostic ?

Évitez de modifier la charge en premier, de remplacer des pièces sans avoir confirmé la panne ou d'évaluer le condenseur uniquement au bruit. Une autre mauvaise habitude consiste à nettoyer uniquement la face visible de la batterie et à laisser les sections plus profondes obstruées intactes. Une pression de refoulement élevée a souvent une cause simple, mais les coûts augmentent lorsque la première réaction repose sur des suppositions.

Si l'unité fait partie d'une installation frigorifique mobile, évitez également de placer des barrières temporaires, des palettes ou des bâches à proximité de la section du condenseur après la mise en service. Cela peut recréer discrètement le même défaut de débit d'air une semaine plus tard.

Quel est l'ordre de dépannage le plus fiable sur le terrain ?

Adoptez une approche axée en premier lieu sur le rejet de chaleur : conditions du site, batterie, ventilateurs, commandes, puis circuit frigorifique. Cet ordre convient à la plupart des interventions sur H-Type Condenser 402CD, car il permet de traiter les défauts les plus probables avant de passer à la récupération ou à des interventions plus approfondies sur le système.

Si la pression de refoulement diminue après le rétablissement du débit d'air, arrêtez-vous à cette étape et vérifiez à nouveau la stabilité du système en charge normale. Si elle reste élevée, passez à l'état de la charge et à la présence éventuelle de gaz non condensables. Un bon dépannage consiste moins à rechercher toutes les causes possibles qu'à écarter les causes courantes dans le bon ordre.
