Comment résoudre les problèmes d’accumulation de givre et de mauvaise circulation de l’air dans un aérorefroidisseur

Commencez par le schéma de givre, pas par l’alarme

Lorsqu’un aérorefroidisseur commence à givrer et que la température de la chambre dérive, la plupart des opérateurs se tournent directement vers les réglages du dégivrage. Cela fonctionne parfois. Mais souvent, cela ne fait que masquer le véritable problème pendant quelques jours. L’accumulation de givre et le faible débit d’air vont généralement de pair : la glace bloque le passage de l’air, les performances du ventilateur diminuent, le transfert thermique de la batterie se dégrade et la consommation d’énergie augmente, tandis qu’il devient plus difficile de maintenir la température des produits.

Une meilleure approche consiste à contrôler l’unité dans le même ordre que celui dans lequel le problème se développe. Examinez le schéma de givre, le passage de l’air, le fonctionnement des ventilateurs, les performances du dégivrage, puis les conditions de fonctionnement autour de l’évaporateur. Cette séquence permet de gagner du temps et d’éviter de remplacer des pièces en bon état.

Que vérifier en premier sur la face de la batterie

Avant de toucher aux commandes, ouvrez l’unité et observez attentivement l’emplacement du givre.

• Givre uniforme sur la majeure partie de la batterie : cela indique généralement un problème de dégivrage ou une forte charge d’humidité, plutôt qu’un problème de répartition du fluide frigorigène.
• Glace concentrée du côté de l’entrée d’air : le débit d’air est souvent trop faible, ou la surface de la batterie reste trop longtemps sous le point de congélation entre deux cycles de dégivrage.
• Givre présent uniquement sur une partie de la batterie : cela peut indiquer un problème d’alimentation ou de circuit, selon la conception du système. Ne supposez pas qu’il s’agit d’un problème de ventilateur si le schéma de givre est irrégulier.
• Glace compacte autour du bac de récupération et de la partie inférieure de la batterie : l’eau de fonte ne s’évacue pas assez rapidement de l’unité, puis regèle pendant le cycle de refroidissement suivant.

Cette vérification visuelle rapide est importante, car un « faible débit d’air » est parfois la conséquence de la glace, et parfois la cause de sa formation.

Écartez les restrictions simples du débit d’air

Un nombre étonnamment élevé de plaintes concernant le débit d’air provient d’obstructions élémentaires autour de l’unité plutôt que de problèmes internes.

1. Vérifiez l’espace libre autour de l’entrée et de la sortie d’air. Les cartons empilés, les rideaux en plastique, les étagères temporaires et même des luminaires mal positionnés peuvent perturber la portée et le retour de l’air.
2. Recherchez les ailettes encrassées. La graisse, la poussière de papier, la farine et les peluches d’emballage réduisent le volume d’air bien avant que la batterie ne paraisse fortement obstruée à distance.
3. Inspectez les grilles de protection et les pales des ventilateurs. Une fine couche de saleté sur les pales peut réduire le débit d’air davantage que ne le pensent de nombreux opérateurs.
4. Si un côté de la chambre semble chaud, vérifiez si l’air de soufflage revient directement vers le retour au lieu d’atteindre la zone de charge.

Un indice pratique : si vous entendez les ventilateurs fonctionner, mais que la portée de l’air semble faible à quelques mètres, le problème provient souvent de la résistance statique, de l’encrassement des ailettes ou de la contamination des pales, plutôt que d’une panne totale du ventilateur.

Vérifiez le fonctionnement des ventilateurs en conditions de charge réelles

Ne vous contentez pas de constater que « les moteurs tournent ». Cela ne signifie pas que le débit d’air nominal est atteint.

Surveillez les démarrages lents, la vitesse irrégulière des ventilateurs, les bruits anormaux, les vibrations et tout ventilateur tournant dans le sens opposé aux autres après une intervention. Sur les évaporateurs à plusieurs ventilateurs, un moteur sous-performant peut créer une zone morte sur la batterie, et ce point froid local devient un point de givrage.

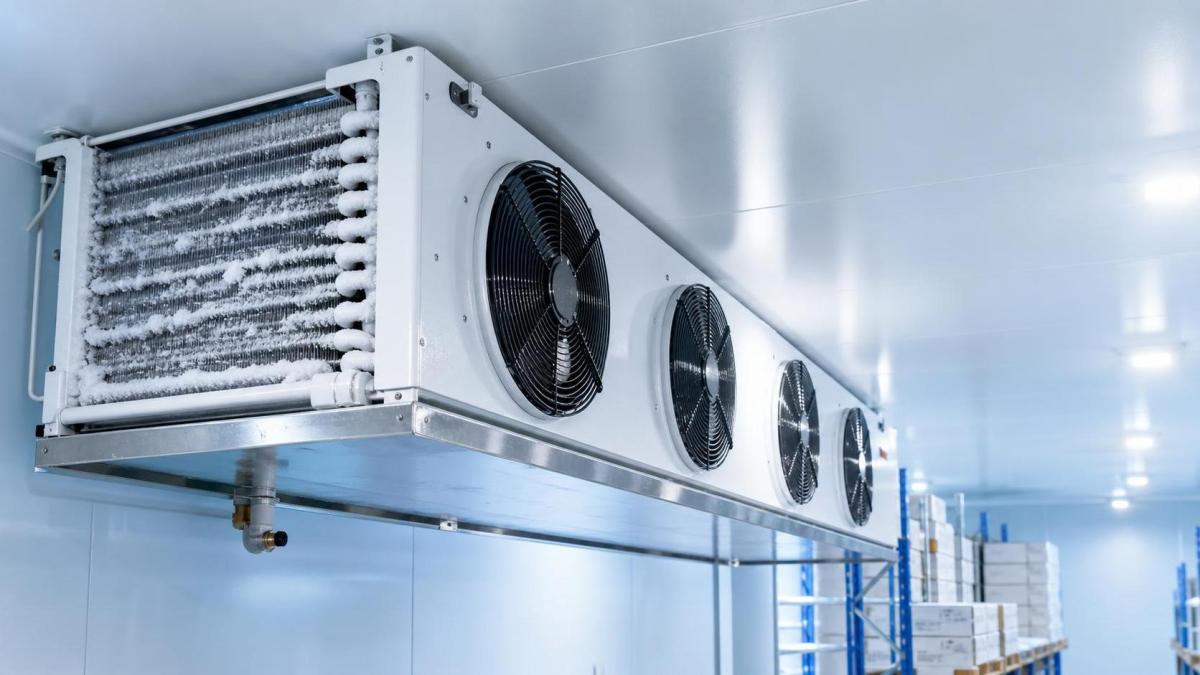

Pour les grandes unités commerciales, la configuration des ventilateurs et l’espacement des ailettes font une réelle différence lorsque la chambre présente une forte charge d’humidité. Par exemple, un modèle tel que Évaporateur commercial monté au plafond 404D est équipé de quatre ventilateurs axiaux à rotor externe et propose des espacements d’ailettes de 5 mm, 7 mm et 9 mm. En pratique, un espacement plus réduit peut améliorer l’échange thermique dans l’application appropriée, mais il tolère moins bien un nettoyage et une discipline de dégivrage insuffisants. C’est pourquoi les conditions de fonctionnement sont aussi importantes que les données de la plaque signalétique.

Ne considérez pas chaque problème de givrage comme un problème de temporisateur de dégivrage

Le dégivrage doit être vérifié avec soin, mais l’objectif est de confirmer que la batterie se dégivre complètement et que l’eau s’évacue correctement, et non pas seulement de vérifier qu’une minuterie commute.

Si l’unité utilise un dégivrage électrique, accordez une attention particulière à la couverture des résistances et au chauffage du bac à eau. Un chauffage irrégulier du bac est une cause classique de réapparition de glace dans la partie inférieure, même lorsque la partie supérieure de la batterie semble acceptable.

Examinez la charge d’humidité de la chambre avant de modifier les réglages frigorifiques

Une forte formation de givre est parfois un problème lié aux conditions de la chambre qui se dissimule derrière une apparence de problème de maintenance. Les ouvertures fréquentes des portes, les joints de porte endommagés, le chargement de produits chauds et le lavage humide du sol introduisent tous une grande quantité d’humidité dans l’espace. L’aérorefroidisseur capte cette humidité sous forme de givre.

Une vérification utile sur le terrain consiste à comparer l’importance du givrage avec les habitudes d’exploitation. La batterie givre-t-elle fortement après les périodes de réception intense ? Le débit d’air se dégrade-t-il plus rapidement les jours de forte circulation ? Si oui, ajouter davantage de dégivrage sans corriger les infiltrations entraîne généralement une température de chambre instable et une consommation électrique plus élevée.

Adaptez la conception de la batterie à l’application

Tous les évaporateurs ne fonctionnent pas correctement dans toutes les conditions de chambre. Les chambres à basse température, la manipulation de produits humides et les accès fréquents exigent une meilleure tolérance à l’accumulation de givre qu’une chambre de stockage propre et stable.

Lors de l’évaluation de l’adéquation de l’équipement, vérifiez ensemble l’espacement des ailettes, le débit d’air des ventilateurs, la distance de soufflage et la capacité de dégivrage. Une unité offrant un débit d’air élevé et une portée d’air appropriée peut conserver un débit d’air utile plus important lorsque le givre commence à se former. Par exemple, la configuration 404D indique un débit d’air pouvant atteindre 15880 m³/h, une portée pouvant atteindre 34 m et des options de puissance de dégivrage allant jusqu’à 13.44 kW. Ces valeurs ne sont utiles que lorsqu’elles sont adaptées à la température de la chambre, à l’humidité des produits, à l’espacement de la batterie et au programme d’exploitation. C’est en simplifiant excessivement la sélection que commencent de nombreuses plaintes récurrentes concernant le givrage.

Une courte liste de contrôle pour les opérateurs pendant le dépannage

• Notez l’endroit où le givre se forme, et pas seulement sa présence.
• Vérifiez si chaque ventilateur fournit un débit d’air similaire.
• Inspectez le côté entrée d’air de la batterie pour détecter l’encrassement.
• Vérifiez que le bac de récupération et la conduite sont dégagés après le dégivrage.
• Examinez la fréquence d’ouverture des portes et le chargement récent de produits chauds.
• Si le problème se répète, comparez les conditions de la chambre avec l’espacement des ailettes et la configuration de dégivrage de l’évaporateur avant de modifier à nouveau les consignes.

La manière la plus rapide de résoudre l’accumulation de givre et le faible débit d’air consiste à distinguer le symptôme de la cause. Commencez par le schéma de la batterie, puis progressez vers l’extérieur : passage de l’air, ventilateurs, dégivrage, évacuation, humidité de la chambre et adéquation de l’équipement. Cet ordre indique généralement s’il faut procéder à un nettoyage, réparer un composant, modifier les conditions d’exploitation ou choisir une configuration d’évaporateur plus adaptée. Il évite également de prendre l’habitude coûteuse de rechercher la cause dans le régulateur alors que le véritable défaut est visible sur la face de la batterie.
