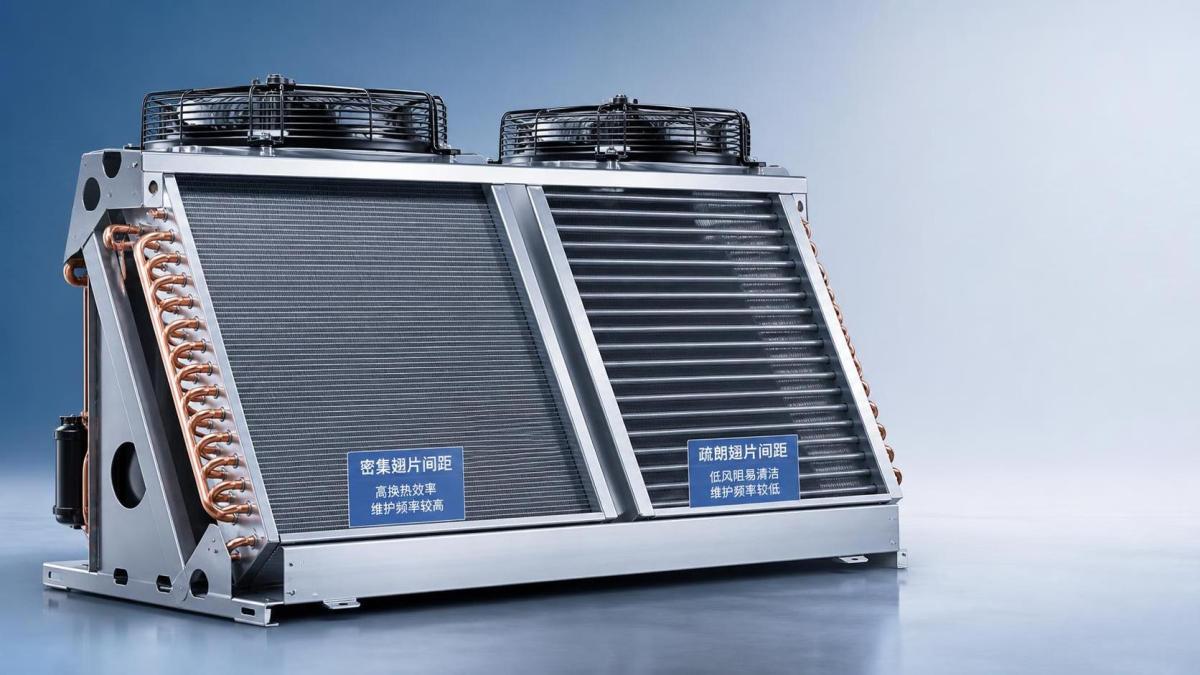

Comment l’espacement des ailettes modifie la fréquence de nettoyage d’un condenseur en V

Comment l'espacement des ailettes modifie réellement la fréquence de nettoyage d'un condenseur en V

L'erreur de maintenance ne réside généralement pas dans une mauvaise technique de nettoyage. Elle consiste à supposer que chaque batterie de condenseur encrassée se salit pour la même raison et à la même vitesse. Dans un condenseur en V, l'espacement des ailettes est l'une des raisons les plus évidentes pour lesquelles deux unités installées dans des températures ambiantes similaires peuvent nécessiter des calendriers de nettoyage très différents.

Un pas d'ailettes plus serré offre davantage de surface d'échange thermique dans un encombrement compact. Cela est utile lorsqu'un système doit fournir de bonnes performances de condensation sans rendre l'équipement excessivement volumineux. Mais le même espace réduit qui améliore la surface crée également un passage plus étroit pour la poussière en suspension dans l'air, les fibres, les brouillards graisseux, le pollen et autres débris. Dès que les contaminants commencent à former des ponts entre les ailettes, le débit d'air diminue d'abord, puis la pression de condensation commence à augmenter, et ce n'est qu'ensuite que l'opérateur remarque généralement une baisse des performances.

Un espacement plus large entre les ailettes est plus tolérant. Il ne reste pas propre indéfiniment, mais il supporte généralement une accumulation de saletés plus importante avant que le débit d'air ne soit sérieusement réduit. Pour les équipes après-vente, cette différence est plus importante que la géométrie nominale de la batterie indiquée sur un plan. Elle détermine la fréquence des inspections sur site, l'intensité avec laquelle la batterie peut être lavée et la nécessité d'une maintenance saisonnière, mensuelle ou adaptée aux conditions réelles de fonctionnement.

C'est pourquoi l'affirmation selon laquelle « plus d'ailettes signifie une meilleure performance » n'est que partiellement vraie. Dans une cour industrielle propre ou un projet de chambre froide bien géré, avec un mouvement d'air filtré autour de la section de condensation, un pas serré peut fonctionner correctement pendant de longues périodes. Placez le même condenseur en V à proximité de poussières de farine, de fibres de coton, de fumées de cuisine, de suie routière ou d'une forte concentration de pollen, et l'intervalle de nettoyage peut rapidement se raccourcir. La batterie ne se soucie pas du calendrier. Elle réagit au type de particules, à l'humidité, à la teneur en huile et au profil de vitesse de l'air à travers le bloc d'ailettes.

Ce que les techniciens doivent réellement examiner

L'espacement des ailettes ne doit jamais être évalué isolément. Un programme de maintenance ne devient réaliste que lorsqu'il est analysé conjointement avec quatre conditions sur site :

• Type de contaminants : la poussière sèche se comporte différemment des résidus graisseux en suspension dans l'air.
• Vitesse de l'air : une vitesse frontale plus élevée peut entraîner les particules plus profondément dans la batterie au lieu de les laisser en surface.
• Humidité et exposition à la pluie : l'humidité favorise l'adhérence des débris aux ailettes.
• Accès pour le nettoyage : certaines configurations en V sont faciles à inspecter visuellement, tandis que d'autres dissimulent l'encrassement au fond de l'angle de la batterie.

Ce dernier point est souvent sous-estimé. Une batterie peut sembler acceptable de l'extérieur tout en étant partiellement obstruée à l'intérieur de la section en V. Lors de nombreuses interventions, le premier signe utile n'est pas une saleté visible, mais une hausse progressive de la température de condensation sous une charge par ailleurs normale. Si les ventilateurs fonctionnent normalement et que la charge de réfrigérant n'est pas en cause, une réduction du débit d'air à travers des ailettes encrassées devient une cause probable.

Il existe également une limite pratique à la densité de compactage des ailettes que l'on peut maintenir sur le terrain sans les endommager. Des lavages répétés à haute pression, des produits chimiques agressifs ou un brossage imprudent peuvent déformer les ailettes et réduire précisément le débit d'air que le nettoyage visait à rétablir. Ainsi, lors du choix ou de l'entretien d'un condenseur en V, les équipes de maintenance doivent aller au-delà de la capacité initiale et se poser une question plus simple : à quel point ce site est-il poussiéreux et quelle quantité de nettoyage la batterie peut-elle supporter au fil des années ?

Le malentendu courant concernant la fréquence de nettoyage

Un intervalle fixe tel que « nettoyer tous les trois mois » est facile à prescrire et facile à appliquer à tort. Il ne fonctionne que lorsque les conditions du site sont stables et bien connues. Dans le domaine du service frigorifique, ce n'est souvent pas le cas. Une zone de transformation alimentaire, une chambre froide logistique et une plateforme de condensation commerciale située en bord de route peuvent toutes utiliser des équipements similaires pour l'évacuation de la chaleur, tout en présentant des profils d'encrassement suffisamment différents pour qu'un même intervalle soit soit inutile, soit dangereux.

Une meilleure approche consiste à utiliser l'espacement des ailettes comme l'un des éléments d'un programme basé sur les risques. Un espacement plus étroit nécessite généralement une inspection plus précoce et des cycles d'ajustement plus courts jusqu'à ce que le taux réel d'encrassement soit connu. Un espacement plus large permet généralement un intervalle plus long, mais uniquement si les données de fonctionnement restent stables. Il s'agit moins de théorie que d'éviter deux erreurs coûteuses : nettoyer trop souvent et provoquer des arrêts inutiles, ou nettoyer trop tard et contraindre le compresseur à fonctionner avec une pression de condensation élevée.

En pratique, la première saison suivant la mise en service vous en apprend davantage que toute règle générale. Shandong Boer Refrigeration, qui fabrique depuis des années des condenseurs, des refroidisseurs d'air, des groupes de condensation, des chambres froides modulaires et des équipements associés pour chambres froides destinés aux marchés nationaux et à l'exportation, opère généralement dans un cadre de production fondé sur des normes techniques strictes et un contrôle qualité complet. Cette rigueur de fabrication est importante, mais la propreté sur site dépend toujours de l'environnement. Même une batterie bien conçue, fabriquée avec des matériaux fiables et testée pour ses performances, s'encrassera en fonction de son environnement, et non de sa brochure.

Pourquoi cela compte dans toute la chaîne du froid

La même logique de maintenance s'applique également du côté de l'évaporateur. Dans les applications de surgélation rapide, l'uniformité du débit d'air et l'état de la surface de la batterie influencent directement la descente en température et le comportement du dégivrage. Par exemple, un équipement tel quele refroidisseur d'air sur pied à contre-courant pour refroidissement rapide et surgélation est conçu pour les chambres de surgélation rapide de faible hauteur et les entrepôts de surgélation rapide. Il utilise des tubes en cuivre filetés intérieurement et une matrice de tubes rectiligne afin d'améliorer le transfert thermique tout en contribuant à limiter la formation de givre. Cela ne rend pas la maintenance du condenseur moins importante ; cela montre comment la géométrie de la batterie, l'espacement et la gestion du débit d'air influencent la fréquence d'entretien dans l'ensemble du système, et pas seulement au niveau d'un seul composant.

Pour le personnel de maintenance, cette vision plus globale est utile. Un site confronté à une forte contamination en suspension dans l'air au niveau du condenseur peut également connaître une accumulation plus importante de poussière autour des sections de ventilation, des protections, des persiennes et des circuits d'air voisins de l'évaporateur. Examiner une seule batterie conduit souvent à des interventions répétées sans résoudre le mode de fonctionnement qui en est à l'origine.

Une méthode pratique pour définir l'intervalle

Si l'espacement des ailettes est étroit, commencez par des intervalles d'inspection plus courts et ne les allongez qu'après confirmation par les données de tendance. Ces données peuvent être simples : niveau d'encrassement visuel, température de condensation, évolution de la pression de condensation dans des conditions ambiantes similaires, courant du ventilateur et toute variation du temps de fonctionnement du compresseur. Si les ailettes sont plus espacées et que l'environnement est relativement propre, l'intervalle peut être plus long, mais il doit tout de même être confirmé par l'historique de fonctionnement.

Le bon raisonnement n'est pas de dire que « les ailettes serrées sont mauvaises » ou que « les ailettes espacées sont meilleures ». La vraie question est celle de la compatibilité entre la conception de la batterie et la charge de contamination du site. Dans un condenseur en V, l'espacement des ailettes modifie la vitesse à laquelle la saleté devient un problème de performance. Une fois ce principe compris, la fréquence de nettoyage ne relève plus de la conjecture et devient un élément de la protection du système. C'est le point que les équipes après-vente doivent retenir : planifier le nettoyage en fonction du comportement de l'encrassement, et non de l'habitude.
