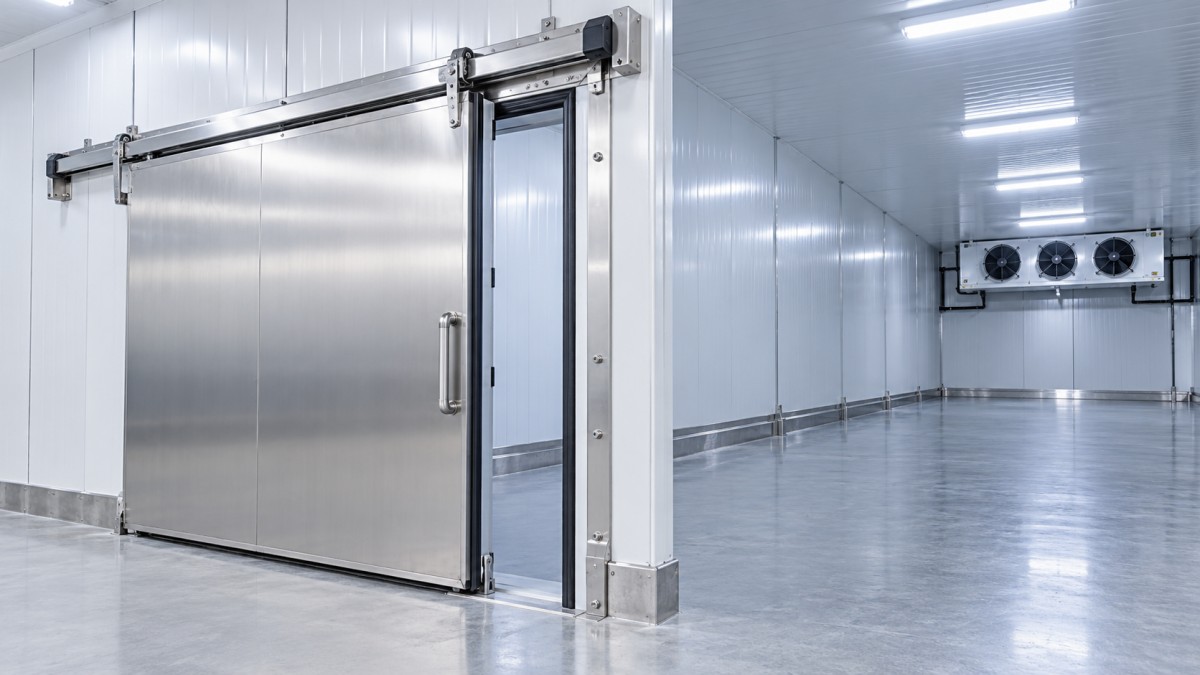

La taille des panneaux de chambre froide peut-elle limiter la position d’une porte coulissante ?

La dimension des panneaux de chambre froide peut-elle limiter la position d'une porte coulissante ? Oui, mais pas au sens simpliste où une porte devrait tenir à l'intérieur d'un seul panneau. Pour un évaluateur technique, la véritable question est de savoir si la dimension de panneau de chambre froide sélectionnée, le schéma des joints de panneaux, la structure porteuse et la quincaillerie de la porte peuvent fonctionner ensemble sans compromettre la continuité thermique ni l'alignement à long terme de la porte.

Une porte coulissante peut sembler être un détail localisé de l'ouverture, mais elle modifie la manière dont les charges, l'étanchéité à la vapeur, le flux de circulation et le mouvement de l'air frigorifique doivent être gérés sur l'ensemble d'un mur. Une configuration qui paraît acceptable sur un plan peut devenir difficile à installer si un joint vertical de panneau se trouve sous une console de rail, si une bande de panneau étroite reste à côté de l'ouverture, ou si la porte se situe dans le flux de soufflage d'un refroidisseur d'air.

La dimension des panneaux ne détermine pas à elle seule l'emplacement de la porte

Les chambres froides préfabriquées sont généralement assemblées à partir de panneaux sandwich isolants présentant des largeurs de fabrication fixes et des longueurs spécifiques au projet. La largeur nominale du panneau ne constitue qu'une partie de la décision. La position de la porte est également régie par la relation entre l'ouverture et la trame des panneaux.

Par exemple, une porte coulissante peut s'étendre sur plusieurs panneaux muraux. Cependant, l'ouverture doit être planifiée de manière à ce que les sections de panneaux restantes de chaque côté soient pratiques à fabriquer, transporter, étancher et soutenir. Un panneau de remplissage très étroit peut être techniquement possible, mais il peut créer des joints inutiles et rendre l'installation moins tolérante. Dans un entrepôt frigorifique, chaque joint supplémentaire mérite une attention particulière, car il représente un emplacement supplémentaire où des fuites d'air, une migration d'humidité et un gain de chaleur local peuvent se développer au fil du temps.

Par conséquent, la dimension des panneaux doit être comprise comme unecontrainte de configuration, et non comme une interdiction absolue. Avec des détails appropriés, les ouvertures de porte peuvent être positionnées avec flexibilité. Avec des détails insuffisants, même une porte de dimension standard au milieu d'un mur peut créer des problèmes d'exploitation et de maintenance.

L'incidence du rail de porte coulissante sur l'évaluation

Contrairement à une porte de chambre froide battante, une porte coulissante comporte un rail horizontal qui s'étend au-delà de l'ouverture libre. Le rail, les galets, les butées, les dispositifs anti-soulèvement et tout entraînement automatisé nécessitent une zone de fixation stable. C'est pourquoi le mur au-dessus et à côté de l'ouverture est aussi important que l'ouverture elle-même.

• Support du rail : Les panneaux isolants ne sont pas automatiquement adaptés au support de charges concentrées de quincaillerie. Selon la conception de la porte, un élément de renfort structurel, un linteau renforcé ou un support en acier séparé peut être nécessaire.
• Position des joints de panneaux : Évitez d'utiliser un joint de panneau comme point d'ancrage principal pour des consoles fortement chargées. Les fixations doivent s'ancrer dans le système de support spécifié plutôt que seulement dans les parements du panneau.
• Hauteur libre : La hauteur de passage libre, la hauteur du vantail, l'ensemble de rail et la marge de réglage doivent tous pouvoir s'intégrer sous la structure du plafond et les éventuels équipements techniques.
• Espace de refoulement : Lorsqu'il est entièrement ouvert, le vantail doit pouvoir se déplacer librement le long du mur. Un angle, un poteau, une zone de maintenance d'évaporateur, un tableau électrique ou une porte adjacente peuvent limiter ce déplacement.
• État du sol et du seuil : Même les portes suspendues en partie haute dépendent d'un sol plan et stable ainsi que de détails de seuil correctement conçus pour assurer une étanchéité fiable et un déplacement sûr des palettes.

La question n'est pas simplement : « La porte peut-elle être installée ici ? » Une question plus utile est : « Le système de porte complet peut-il être fixé, étanché, ouvert, entretenu et maintenu aligné ici pendant sa durée de service prévue ? »

Comment coordonner la dimension des panneaux de chambre froide avec la trame de l'ouverture

Commencez par l'ouverture libre nette requise pour l'exploitation, et non par la largeur du panneau. Prenez en compte les dimensions des palettes, le rayon de braquage des chariots élévateurs, l'accès aux rayonnages, la circulation du personnel et le fait que les produits entrent sur des chariots, des convoyeurs ou des chariots manuels. Ajoutez ensuite les dimensions requises pour le cadre et l'étanchéité selon la construction de porte sélectionnée.

Une fois le module d'ouverture établi, reportez-le sur la configuration des panneaux muraux. La disposition privilégiée maintient généralement les joints de panneaux à l'écart des zones de raccordement du cadre et du rail soumises à de fortes contraintes, tout en laissant des largeurs de panneaux cohérentes à chaque extrémité du mur. L'installateur ne devrait pas être contraint de découper de fines bandes uniquement pour qu'un schéma nominal de panneaux paraisse symétrique.

Pour les murs longs, il peut être préférable d'ajuster une ou plusieurs largeurs de panneaux à l'angle ou d'utiliser une section de remplissage spécialement conçue plutôt que de déplacer la porte vers une position peu pratique pour l'exploitation. La symétrie visuelle a son importance, mais les performances de la chambre froide et la circulation des chariots élévateurs sont généralement plus importantes.

Ne négligez pas l'orientation horizontale ou verticale des panneaux

Les panneaux muraux peuvent être installés verticalement ou horizontalement selon la conception modulaire de la chambre froide, les dimensions de la pièce et le concept structurel. Ce choix modifie l'emplacement des joints autour d'une porte coulissante. Les panneaux verticaux facilitent souvent la planification d'une hauteur d'ouverture continue, tandis que les dispositions horizontales peuvent exiger un traitement plus soigné des joints au niveau des montants et de la zone du linteau.

Aucune orientation n'est universellement meilleure. L'important est que les détails du cadre de porte, la méthode de renforcement et la séquence d'assemblage des panneaux soient conçus comme un seul système. Les évaluateurs devraient demander un dessin d'élévation coordonné plutôt que d'approuver séparément le planning des portes et celui des panneaux.

Les performances thermiques peuvent être perdues au niveau du cadre, et non du panneau

Les panneaux sandwich en polyuréthane assurent une isolation efficace lorsque leurs joints et interfaces sont correctement étanchés. Une ouverture de porte coulissante interrompt cette enveloppe isolée. Si le cadre est mal intégré, les chemins conducteurs autour des supports métalliques et les discontinuités du pare-vapeur peuvent entraîner de la condensation, du givre ou des pertes d'énergie difficiles à diagnostiquer.

Évaluez soigneusement le périmètre de la porte : continuité du cadre isolé, joints d'étanchéité, conception du seuil, éléments chauffants lorsque cela est nécessaire pour les applications à basse température, ainsi que pénétrations étanchées pour les supports du rail ou les commandes. Une solution de renforcement structurellement solide mais non isolée peut créer un pont thermique local. À l'inverse, un détail bien isolé mais dépourvu de support peut permettre à la porte de se désaligner.

Cet équilibre devient plus exigeant dans les applications de congélation. Les cycles répétés de la porte mettent l'air chaud et humide en contact avec des surfaces froides. Même un petit défaut d'étanchéité peut entraîner une accumulation de glace autour de l'ouverture, augmenter la force d'ouverture et créer un problème de sécurité.

L'emplacement du refroidisseur d'air peut influencer le meilleur mur pour la porte

Le positionnement de la porte doit également être vérifié en fonction de la distribution de l'air. Dans les chambres de congélation rapide, un fort débit d'air est essentiel pour abaisser la température des produits, mais un flux d'air mal coordonné peut accroître les infiltrations au niveau d'une entrée fréquemment utilisée. Évitez de placer une porte coulissante là où elle reçoit directement le flux de soufflage le plus puissant, sauf si la conception du système traite spécifiquement cette condition.

Dans les chambres de congélation rapide de faible hauteur, l'encombrement des équipements et l'accès pour la maintenance peuvent encore réduire les emplacements disponibles pour la porte. Une unité posée au sol telle queLe refroidisseur d'air à refroidissement rapide/congélation à contre-courant sur pied est conçue pour les applications où les équipements montés au plafond peuvent ne pas être idéaux. Son soufflage à pression positive et sa configuration à deux ventilateurs favorisent la circulation dans les espaces de congélation rapide, mais l'encombrement de l'équipement, la direction du soufflage, l'évacuation du dégivrage et le dégagement nécessaire à la maintenance doivent être examinés avant de finaliser la zone de refoulement de la porte coulissante.

Ce n'est pas une raison pour placer la porte aussi loin que possible des équipements frigorifiques. Il s'agit plutôt d'un rappel que la configuration du mur, l'emplacement de l'évaporateur, le trajet de chargement et la disposition des panneaux doivent être coordonnés lors de la conception, et non corrigés sur site.

Une séquence d'examen pratique pour les évaluateurs techniques

1. Confirmez l'ouverture libre nécessaire à l'exploitation et la distance de déplacement du vantail.
2. Obtenez l'élévation murale proposée montrant les largeurs réelles des panneaux, les joints, les angles et les panneaux découpés.
3. Vérifiez la conception du support de rail, y compris le cheminement des charges et l'emplacement des fixations.
4. Vérifiez que le cadre de l'ouverture préserve l'isolation et l'étanchéité à la vapeur sur tout le périmètre.
5. Examinez la hauteur sous plafond, l'éclairage, les tuyauteries, les chemins de câbles et les autres obstacles au-dessus du rail.
6. Confirmez le niveau du sol, le traitement du seuil, la stratégie de drainage et le sens de circulation des véhicules.
7. Superposez la configuration des équipements frigorifiques et le schéma de circulation d'air avec les zones de déplacement de la porte et d'accès à la maintenance.

Quand faut-il réviser la configuration des panneaux ?

Révisez la configuration des panneaux lorsque la porte proposée laisse un panneau très étroit dans un angle, impose des consoles de rail sur des joints non soutenus, crée une position de refoulement de porte inaccessible ou interfère avec la maintenance des équipements frigorifiques. Il est généralement moins coûteux d'ajuster le calepinage des panneaux durant la conception que d'ajouter une structure métallique improvisée, de redécouper les panneaux ou de déplacer des équipements techniques pendant l'installation.

En résumé, la dimension des panneaux de chambre froide peut limiter la position d'une porte coulissante, mais elle ne doit pas être considérée comme une contrainte dimensionnelle isolée. La position finale doit résulter d'un examen coordonné de la modularité des panneaux, du support structurel, de l'étanchéité à l'air, des ponts thermiques, des schémas de circulation et de la configuration frigorifique. Lorsque ces éléments sont considérés ensemble, le résultat n'est pas simplement une porte qui s'adapte au mur : c'est une ouverture qui continue à fonctionner lors de l'exploitation quotidienne de l'entrepôt frigorifique.
