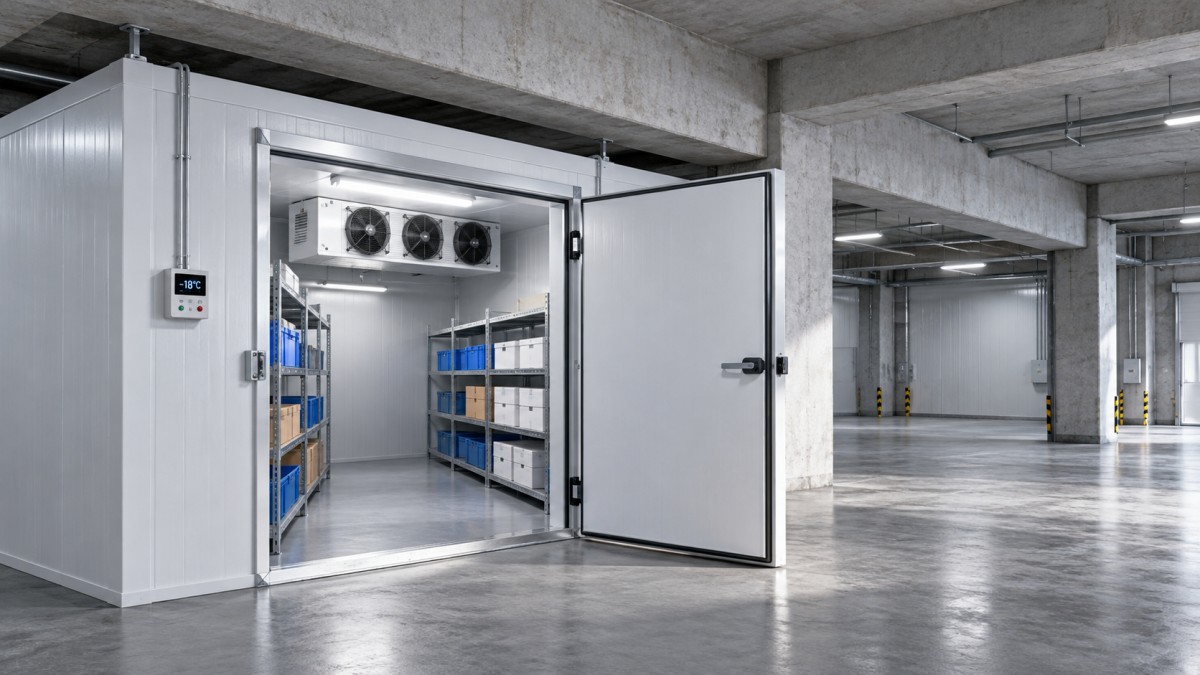

Un fabricant de chambres froides peut-il adapter sa conception à une faible hauteur sous plafond ?

Oui, un fabricant de chambres froides peut adapter une conception à une faible hauteur sous plafond, à condition que la hauteur disponible permette toujours d’intégrer l’isolation, l’équipement frigorifique, un accès sûr et l’agencement de stockage requis. Des panneaux de hauteur personnalisée ne constituent qu’une partie de la solution. Une chambre qui tient sous le plafond du bâtiment peut tout de même être inadaptée à l’exploitation si son évaporateur bloque les voies de manutention, si la circulation de l’air est entravée ou si ses composants ne peuvent pas être entretenus.

La mesure déterminante n’est donc pas la seule hauteur sous plafond du bâtiment. C’est la hauteur libre utilisable restante une fois prises en compte l’ensemble de la chambre froide et les exigences liées à son installation. Cette hauteur libre doit être définie avant de choisir l’équipement et de produire les panneaux.

Mesurez l’enveloppe totale en hauteur, et pas seulement le plafond

Le relevé du site doit consigner l’obstacle le plus bas sur l’emprise envisagée, notamment les poutres, les conduits, les chemins de câbles, les canalisations de sprinklers et les parties inclinées de la toiture. Une seule mesure entre le sol et le plafond peut ne pas révéler l’élément qui détermine la hauteur extérieure maximale de la chambre.

Les mesures doivent être prises par rapport au niveau de sol fini prévu. Un sol isolé, un revêtement de sol ou des travaux de nivellement peuvent relever ce niveau et réduire la hauteur libre intérieure. Pour les installations de congélation, la conception du sol peut également nécessiter une protection contre la vapeur d’eau et le soulèvement dû au gel, selon la dalle existante et les conditions du sol.

Le calcul de hauteur doit distinguer les éléments suivants :

• Hauteur libre disponible dans le bâtiment : mesurée jusqu’à l’obstacle pertinent le plus bas.
• Hauteur extérieure de la chambre froide : y compris le panneau de plafond et tout élément en saillie.
• Hauteur libre intérieure : mesurée entre le sol intérieur fini et la sous-face du panneau de plafond.
• Hauteur libre locale en fonctionnement : espace restant sous les évaporateurs, les bacs à condensats, les éclairages et les autres équipements suspendus.

À titre d’exemple, une hauteur libre indicative de 2,600 mm sur le site, moins une marge de 100 mm au-dessus de l’enceinte, un panneau de plafond de 100 mm et un ensemble de sol surélevé de 120 mm, laisse une hauteur libre intérieure de 2,280 mm. Un évaporateur qui dépasse sous le panneau réduit davantage la hauteur libre dans sa zone d’installation. Il s’agit de valeurs utilisées pour illustrer le calcul, et non de dimensions de construction recommandées ; chaque marge doit être confirmée pour la conception concernée.

Le relevé doit également couvrir le parcours de livraison. Un panneau peut tenir dans la chambre une fois celle-ci assemblée, mais être impossible à transporter dans une cage d’escalier ou à redresser sous une poutre basse.

Des panneaux de hauteur personnalisée peuvent aider, mais l’accès pour le montage détermine la faisabilité

Un fabricant peut produire des panneaux muraux plus courts et adapter les dimensions des panneaux de plafond à l’emprise disponible. La question essentielle est de savoir comment ces panneaux seront assemblés lorsque l’espace au-dessus de l’enceinte est limité.

Certains systèmes d’assemblage peuvent être fixés depuis l’intérieur de la chambre, mais il faut tout de même prévoir l’accès nécessaire à l’application du mastic, à l’inspection du périmètre et à la pose du toit. La méthode d’installation doit préciser les mouvements nécessaires à la mise en place des panneaux ainsi que l’espace requis pour les outils, au lieu de supposer qu’un faible espace final garantit la possibilité de montage.

Réduire l’épaisseur de l’isolation uniquement pour gagner de la hauteur libre est une mauvaise solution par défaut. Une isolation plus mince augmente les transferts thermiques et peut influer sur les températures de surface extérieures ainsi que sur le risque de condensation. L’épaisseur appropriée dépend de la température de la chambre, de la température et de l’humidité ambiantes, des heures de fonctionnement et des performances thermiques du système d’isolation.

Le support du plafond constitue une question distincte. Les limites de portée des panneaux et les charges admissibles doivent respecter les données techniques du fabricant. Les évaporateurs doivent être installés sur des supports dont la capacité a été vérifiée ; leur poids, leurs vibrations et les charges liées à leur entretien ne doivent pas être supportés par des panneaux isolés sans solution structurelle approuvée.

Choisissez l’évaporateur en tenant compte à la fois de la hauteur libre et de la circulation de l’air

Une hauteur libre limitée fait du choix de l’évaporateur une question d’agencement, et non plus seulement de capacité. Un appareil peu profond peut préserver la hauteur de travail, mais il doit toujours fournir la puissance frigorifique requise, assurer une bonne distribution de l’air et un dégivrage efficace, et permettre l’entretien.

Un évaporateur plafonnier à profil bas peut convenir à une chambre peu haute. Une configuration murale peut préserver la hauteur libre au centre, mais occupe de l’espace mural et nécessite un trajet de soufflage dégagé. Plusieurs appareils plus petits peuvent répartir le refroidissement sur une emprise irrégulière, mais nécessitent davantage de tuyauteries, d’évacuations, de commandes et de points d’entretien. Aucune de ces configurations n’est automatiquement préférable.

Les équipements industriels montrent pourquoi on ne peut pas déduire l’adéquation physique de la seule capacité frigorifique. L’évaporateur plafonnier industriel 454D est spécifié avec quatre ventilateurs axiaux de 450 mm et des options d’espacement des ailettes de 5, 7 ou 9 mm. Ces caractéristiques aident à évaluer le débit d’air et l’adéquation de la batterie, mais ne permettent pas de conclure que l’appareil convient à une faible hauteur sous plafond. Le choix nécessite toujours un plan coté certifié indiquant la hauteur totale, les dégagements de montage, les raccordements d’évacuation et l’espace nécessaire pour retirer les composants pouvant être entretenus.

La capacité doit également être vérifiée aux températures de chambre et d’évaporation ainsi qu’aux conditions de fluide frigorigène prévues. Une puissance nominale de catalogue indiquée pour une condition donnée ne permet pas d’établir les performances dans d’autres conditions. L’espacement des ailettes demande une attention similaire : une batterie compacte qui accumule trop rapidement le givre peut perdre du débit d’air entre les cycles de dégivrage.

Préservez la capacité de stockage utile au lieu de maximiser le volume de l’enceinte

Une faible hauteur sous plafond limite la possibilité d’augmenter la capacité de stockage en hauteur. La distinction entre le volume nominal de la chambre et la capacité de stockage utile est donc particulièrement importante.

Les produits ne doivent pas bloquer l’aspiration ou le soufflage de l’évaporateur. Un trajet de soufflage dégagé et un chemin de retour de l’air sont nécessaires pour ramener la chaleur vers la batterie. Le fabricant doit définir les hauteurs de chargement maximales et les zones à laisser libres pour l’équipement retenu, plutôt que d’appliquer un dégagement arbitraire et universel sous le plafond.

Une longue portée de soufflage n’est pas nécessairement avantageuse dans une pièce courte. L’air soufflé vers un mur proche peut retourner à l’évaporateur sans balayer suffisamment les produits stockés. À l’inverse, des rayonnages ou des cartons empilés de trop près peuvent empêcher l’air d’atteindre l’extrémité de la chambre.

L’agencement doit donc être évalué en représentant les rayonnages, les palettes, les conteneurs et les voies de manutention, et non comme un simple rectangle vide. Des rayonnages légèrement plus bas, associés à une circulation d’air fiable, peuvent garantir un stockage plus sûr qu’un agencement rempli au maximum où les températures des produits sont inégales.

La charge frigorifique doit également tenir compte de la température des produits à leur entrée, de la fréquence des chargements, des ouvertures de porte, des personnes, de l’éclairage et de la chaleur des ventilateurs. Réduire la hauteur de la chambre diminue son volume intérieur, mais ne réduit pas ces charges dans les mêmes proportions.

Les portes et l’évacuation des condensats peuvent devenir les éléments limitants

Le passage libre d’une porte est inférieur aux dimensions hors tout de son bâti. Une conception à faible hauteur sous plafond doit tenir compte du bâti, de la quincaillerie et des tolérances d’installation, ainsi que de la hauteur des marchandises et des équipements de manutention qui la franchissent.

Une porte battante évite un long rail coulissant, mais nécessite un espace de débattement. Une porte coulissante peut préserver l’espace des allées, mais son rail, ses supports et tout mécanisme suspendu peuvent entrer en conflit avec une poutre basse. Aucune configuration ne doit être approuvée sur la seule base des dimensions d’ouverture indiquées. Le déverrouillage d’urgence depuis l’intérieur et les exigences d’accès applicables doivent rester assurés.

L’évacuation des condensats mérite la même attention. La sortie de l’évaporateur, la pente de la canalisation d’évacuation, la traversée de paroi et le point de rejet doivent être compatibles avec la hauteur disponible. Les applications à température négative peuvent nécessiter le chauffage et l’isolation de la conduite d’évacuation pour éviter le gel. Il ne faut pas supposer qu’une évacuation par gravité est possible tant que son tracé n’a pas été dessiné ; si un pompage est nécessaire, l’accès à la pompe et les conséquences d’une défaillance font partie de la conception.

Faites de l’accès pour l’entretien une condition d’approbation

Un appareil qui peut être installé mais ne peut pas être réparé sans démonter la chambre ne constitue pas une adaptation satisfaisante. Le plan coordonné doit indiquer l’espace nécessaire pour retirer les ensembles de ventilateurs, ouvrir les coffrets électriques, accéder aux résistances de dégivrage et nettoyer la batterie ainsi que le bac à condensats.

Placer le groupe de condensation à l’extérieur de l’enceinte peut réduire la pression sur l’espace disponible, mais ne supprime pas les exigences de dégagement intérieur de l’évaporateur. L’emplacement du groupe de condensation doit tout de même permettre sa ventilation et son entretien, et accueillir une configuration de tuyauterie frigorifique respectant les limites fixées par le fournisseur de l’équipement.

Les interfaces avec le bâtiment doivent également être examinées. Une nouvelle enceinte isolée peut affecter l’accès aux installations existantes ainsi que la disposition de la détection incendie, des sprinklers ou de la ventilation. Les modifications requises dépendent du bâtiment et de la réglementation locale ; le déplacement de ces installations ne relève pas d’une simple décision d’installation frigorifique.

Faites approuver un plan de coupe coordonné avant la fabrication

Le document le plus utile pour l’approbation est une coupe cotée passant par la partie la plus contrainte de l’installation. Elle doit indiquer les niveaux de sol fini, l’épaisseur des panneaux, l’obstacle le plus bas du bâtiment, la saillie de l’évaporateur, la hauteur de l’ensemble de porte, le tracé de l’évacuation, les supports structurels et les dégagements nécessaires à l’entretien. Une vue en plan doit confirmer l’emplacement du stockage et les parcours de circulation de l’air.

Le fabricant de la chambre froide doit également fournir le calcul de charge et les conditions de sélection de l’équipement, ainsi qu’une répartition claire des responsabilités concernant les fixations structurelles, l’alimentation électrique, l’évacuation des condensats et les modifications des installations du bâtiment. Les contrôles de mise en service doivent inclure l’évacuation des condensats, le fonctionnement des portes, le dégivrage et la répartition des températures dans des conditions de fonctionnement représentatives.

Une faible hauteur sous plafond est compatible avec l’installation lorsque tous ces éléments s’articulent sans compromettre l’isolation, la circulation de l’air, la sécurité ou la facilité d’entretien. Dans le cas contraire, il convient de revoir l’emprise, l’agencement du stockage, l’emplacement de l’équipement ou celui de la chambre, plutôt que d’approuver une enceinte moins haute et de laisser les problèmes opérationnels se poser lors de l’installation.
